Лампа 6Ж4П


6Ж4П - пентод. Предназначен для усиления ВЧ напряжения. Оформление - миниатюрное, в стеклянной оболочке, массой 13 г.

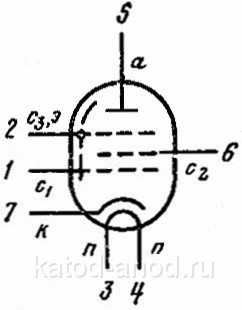

Схема 6Ж4П
Схема 6Ж4П


Цоколёвка 6Ж4П
Цоколёвка 6Ж4П


Размеры 6Ж4П
Размеры 6Ж4П


6Ж4П характеристики

при Uн = 6.3 В, Uа = 250 В, Uс2 = 150 В, Rк = 200 Ом

Наименование6Ж4П
Ток накала, мА 300 ± 30
Ток анода, мА 11 ± 3.3
Ток анода в начале характеристики (при Uc1 = − 5 B), мА ≤ 1
Ток второй сетки, мА 4.5 ± 1.7
Обратный ток первой сетки (при Uc1 = − 2 B, мкА ≤ 0.5
Ток утечки между катодом и подогревателем, мкА ≤ 20
Крутизна характеристики, мА/В: 4.8 − 7
Крутизна характеристики при Uн = 5.7 B, мА/В: ≥ 3.7
Внутреннее сопротивление, MОм 0.2
Напряжение виброшумов (при Ra = 10 КОм), мВ ≤ 200
Наработка, ч ≥ 5000
Критерии оценки:
  обратный ток 1-й сетки, мкА ≤ 2
  крутизна характеристики, мА/В ≥ 3.8

Предельные эксплуатационные данные 6Ж4П

Наименование6Ж4П
Напряжение накала, В 5.7 − 6.9
Напряжение анода, В 300
Напряжение второй сетки, В 150
Напряжение между катодом и подогревателем, В: 90
Ток катода, мА 20
Мощность, рассеиваемая анодом 6Ж4П, Вт 3.5
Мощность, рассеиваемая второй сеткой, Вт 0.9
Сопротивление в цепи 1-й сетки, МОм 0.5
Температура окружающей среды, °C −60...+70

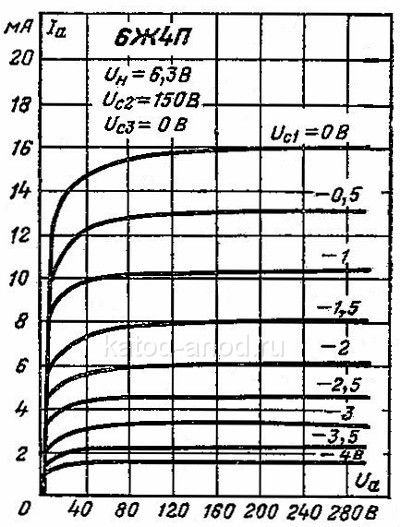

Анодные характеристики 6Ж4П
Анодные характеристики 6Ж4П

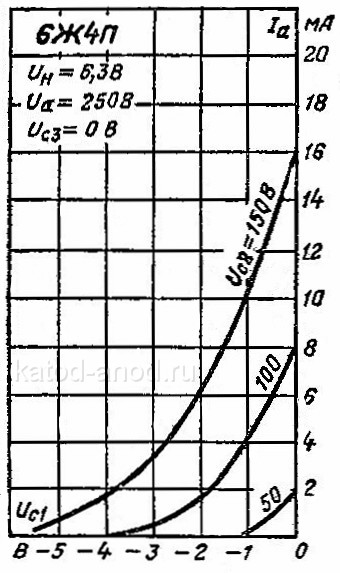

Анодно-сеточная характеристика 6Ж4П
Анодно-сеточная характеристика 6Ж4П
