Лампа 6Ж52П


Лампа 6Ж52П - широкополосный малошумящий пентод. Используется для работы в широкополосных усилителях. Оформление - миниатюрное, в стеклянной оболочке, массой 15 г.

Схема 6Ж52П
Схема 6Ж52П


Цоколёвка 6Ж52П
Цоколёвка 6Ж52П

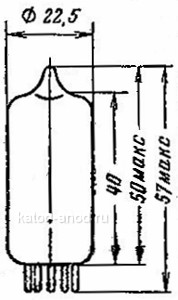

Размеры 6Ж52П
Размеры 6Ж52П


6Ж52П характеристики

при Uн = 6.3 В, Uа = 100 В, Uс2 = 150 В, Rк = 24 Ом

Наименование6Ж52П
Ток накала 330 ± 40 мА
Ток анода 6Ж52П 42 ± 11 мА
Ток второй сетки ≤ 8 мА
Обратный ток первой сетки (при Uc1 = −1.3 B, Rc1 = 0.5 МОм) ≤ 0.2 мкА
Крутизна характеристики 55 ± 10 мА/В
Эквивалентное сопротивление внутриламповых шумов (при f = 30 МГц) ≤ 150 Ом
Напряжение виброшумов (при Ra = 2 КОм) ≤ 250 мВ
Наработка ≥ 1000 ч
Критерии оценки:
  обратный ток первой сетки ≤ 2 мкА
  крутизна характеристики по каждому аноду ≥ 36 мА/В



Предельные эксплуатационные данные пентода 6Ж52П


Наименование6Ж52П
Напряжение накала 5.7 − 7 В
Напряжение анода 250 В
Напряжение анода при запертой лампе 500 В
Напряжение второй сетки 250 В
Ток катода 60 мА
Напряжение между катодом и подогревателем 200 В
Мощность, рассеиваемая анодом 7.5 Вт
Мощность, рассеиваемая второй сеткой 1.2 Вт
Сопротивление в цепи первой сетки 0.5 МОм
Температура баллона лампы 6Ж52П 250°C
Температура окружающей среды −60...+85°c

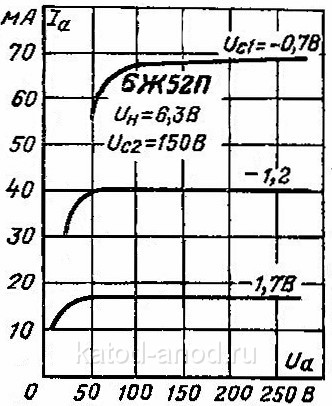

Анодные характеристики 6Ж52П
Анодные характеристики 6Ж52П

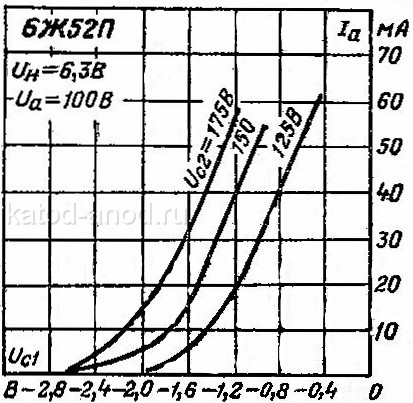

Анодно-сеточные характеристики 6Ж52П
Анодно-сеточные характеристики 6Ж52П
