Лампа 6Ж5П


6Ж5П - пентод. Назначение - усиление напряжения высокой частоты. Оформление - миниатюрное, в стеклянной оболочке, массой 12 г.

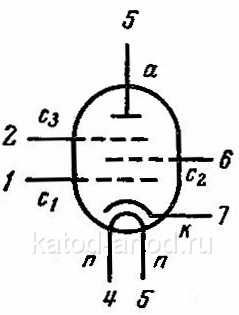

Схема 6Ж5П
Схема 6Ж5П


Цоколёвка 6Ж5П
Цоколёвка 6Ж5П


Размеры 6Ж5П
Размеры 6Ж5П


6Ж5П характеристики

при Uн = 6.3 В, Uа = 300 В, Uс2 = 120 В, Rк = 160 Ом

Наименование6Ж5П
Ток накала, мА 450 ± 25
Ток анода, мА 10 ± 2.8
Ток анода в начале характеристики (при Uc1 = − 7 B), мкА ≤ 900
Ток второй сетки, мА ≤ 2.8
Крутизна характеристики, мА/В: 9 ± 2
Внутреннее сопротивление, MОм 0.35
Напряжение виброшумов (при Ra = 2 КОм), мВ ≤ 200
Наработка, ч ≥ 2000
Критерий оценки:
  крутизна характеристики, мА/В ≥ 5.6

Предельные эксплуатационные данные 6Ж5П

Наименование6Ж5П
Напряжение накала, В 5.7 − 6.9
Напряжение анода, В 300
Напряжение второй сетки, В 150
Напряжение между катодом и подогревателем, В: 100
Ток катода, мА 20
Мощность, рассеиваемая анодом 6Ж5П, Вт 3.6
Мощность, рассеиваемая второй сеткой, Вт 0.5
Сопротивление в цепи 1-й сетки, МОм:
  при автоматическом смещении 1
  при фиксированном смещении 0.5
Температура баллона лампы, °C 160
Температура окружающей среды, °C −60...+70

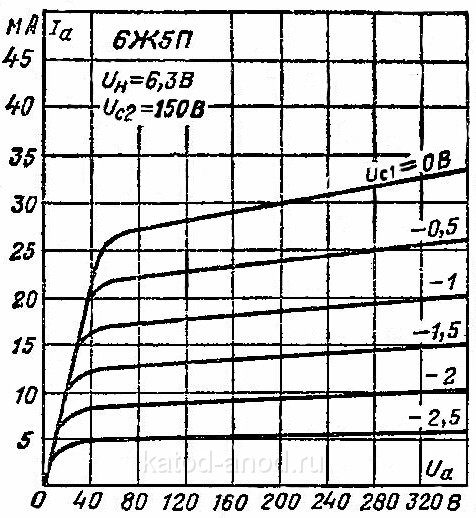

Анодные характеристики 6Ж5П
Анодные характеристики 6Ж5П

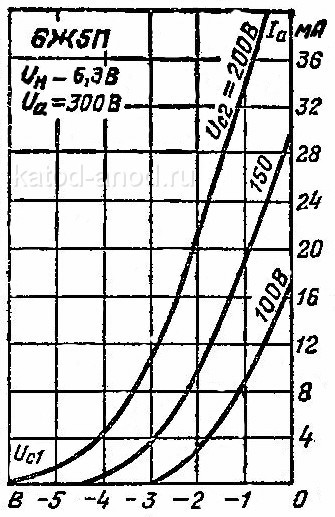

Анодно-сеточные характеристики 6Ж5П
Анодно-сеточные характеристики 6Ж5П
