Лампа 6Ж9П


Лампа 6Ж9П - пентод с высокой крутизной характеристики. Предназначен для широкополосного усиления ВЧ напряжения во входных каскадах радиоприёмных устройств.

6Ж9П оформлена в стеклянную оболочку миниатюрного исполнения, массой 15 г.

Схема 6Ж9П
Схема 6Ж9П


Цоколёвка 6Ж9П
Цоколёвка 6Ж9П


Размеры 6Ж9П
Размеры 6Ж9П


6Ж9П характеристики

при Uн = 6.3 В, Uа = 150 В, Uс2 = 150 В, Uс1 = 0 В, Rк = 80 Ом

Наименование6Ж9П6Ж9П-Е
Ток накала, мА 300 ± 30 300+20−25
Ток анода, мА 15 ± 4 15 ± 4
Ток анода в начале характеристики (при Uc1 = −8 B), мкА ≤ 30 ≤ 30
Ток второй сетки, мА ≤ 4.5 2.4+0.6−0.8
Обратный ток первой сетки (при Uc1 = −2 B), мкА ≤ 0.3 ≤ 0.2
Ток утечки между катодом и подогревателем, мкА ≤ 20 ≤ 15
Крутизна характеристики 6Ж9П, мА/В 17.5 ± 3.5 17.5 ± 3.5
Крутизна характеристики 6Ж9П при Uн = 5.7 B, мА/В ≥ 11 ≥ 12
Внутреннее сопротивление, MОм 0.15 0.1
Эквивалентное сопротивление шумов, КОм 0.35 0.35 ± 0.25
Входное сопротивление (при f = 60 МГц), КОм 5 5
Напряжение виброшумов (при Ra = 0.7 КОм), мВ ≤ 70 ≤ 40
Наработка, ч ≥ 2000 ≥ 5000
Критерии оценки:
  обратный ток первой сетки, мкА ≤ 1.5 ≤ 2
  крутизна характеристики, мА/В ≥ 11 ≥ 11
  изменение крутизны характеристики, % ≤±25 ≤±15

Предельные эксплуатационные данные 6Ж9П


Наименование6Ж9П6Ж9П-Е
Напряжение накала, В 5.7 − 7 6 − 6.6
Напряжение анода, В 250 160
Напряжение анода при запертой лампе, В 285 285
Напряжение второй сетки, В 160 150
Напряжение второй сетки при запертой лампе, В 285 200
Напряжение первой сетки отрицательное, В 100 100
Напряжение между катодом и подогревателем, В:
  при положительном потенциале подогревателя 100 100
  при отрицательном потенциале подогревателя 150 100
Ток катода, мА 35 22
Мощность, рассеиваемая анодом, Вт 3 3
Мощность, рассеиваемая второй сеткой, Вт 0.75 0.45
Сопротивление в цепи первой сетки, МОм 1 0.5
Температура баллона лампы 6Ж9П, °C 130 130
Температура окружающей среды, °C −60...+150 −60...+100

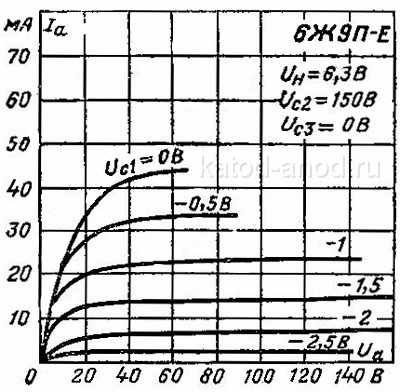

Анодные характеристики 6Ж9П-Е
Анодные характеристики 6Ж9П-Е

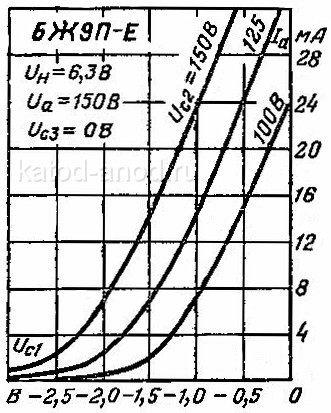

Анодно-сеточные характеристики 6Ж9П-Е
Анодно-сеточные характеристики 6Ж9П-Е
