Лампа 6Х2П


Лампа 6Х2П - двойной диод. Предназначен для детектирования ВЧ колебаний в схемах частотных и амплитудных детекторов. Также может применяться в качестве маломощных кенотронов.

Оформление - миниатюрное, в стеклянной оболочке, весом 12 г. (6Х2П-И - 15 г.)

Схема 6Х2П
Схема 6Х2П

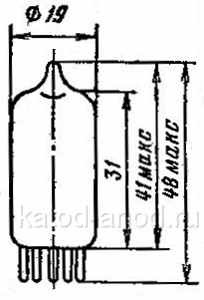

Размеры 6Х2П, 6Х2П-ЕВ, 6Х2П-ЕР
Размеры 6Х2П, 6Х2П-ЕВ, 6Х2П-ЕР

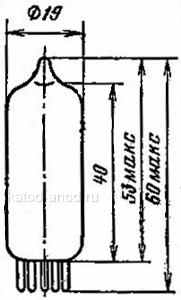

Размеры 6Х2П-И
Размеры 6Х2П-И


Цоколёвка 6Х2П
Цоколёвка 6Х2П


Параметры 6Х2П

при Uн = 6.3 В

Наименование6Х2П6Х2П-ЕВ6Х2П-ЕР6Х2П-И
Ток накала, мА 300 ± 25 300 ± 25 300 ± 25 300 ± 25
Начальный ток анода
(при Ua=0, Rн=40 кОм), мкА
≤ 20 ≤ 20 ≤ 20 ≤ 20
Разность начальных токов анодов, мкА ≤ 8 ≤ 8 ≤ 8 ≤ 6
Выпрямленный ток
при Uтр=150 В, Uк.н=120 B,
Rн=10 кОм, C = 10 B), мА
≥ 18,5 ≥ 17 ≥ 17 ≥ 17
Ток эмиссии катода (при Ua = 10 B), мА ≥ 32 ≥ 35 ≥ 35
Ток утечки между катодом и подогревателем ≤ 20 ≤ 10
Межэлектродные ёмкости, пФ:
  между анодом и катодом,
  соединённым с подогревателем и экраном
3.4+1.4−1.5 3.6 ± 1.2 3.6 ± 1.2 3.4+1.4−1.5
  между катодом и анодом,
  соединённым с подогревателем и экраном
3.8 ± 1.8 4+1.6−1.7 4+1.6−1.7 3.8 ± 1.8
  между анодами ≤ 0.04 ≤ 0.03 ≤ 0.03 ≤ 0.03
  между катодом и подогревателем ≤ 4 ≤ 3.8 ≤ 3.8 ≤ 3
Наработка, ч ≥ 5000 ≥ 5000 ≥ 5000 ≥ 500
Критерий оценки:
  выпрямленный ток, мА ≥ 17.5 ≥ 16 ≥ 16 ≥ 16



Предельные эксплуатационные данные


Наименование6Х2П6Х2П-ЕВ6Х2П-ЕР6Х2П-И
Напряжение накала, B 5.7 − 6.9 5.7 − 7 6 − 6.6 5.7 − 7
Обратное напряжение, B 450 450 500 450
Напряжение между катодом и подогревателем, В:
  при положительном потенциале подогревателя 0 200 90 150
  при отрицательном потенциале подогревателя 350 350 350 100
Ток катода (амплитудное значение), мА 90 90 90 90
Выпрямленный ток, мА 20 18 18 20
Собственная резонансная частота, МГц ≥ 650 ≥ 650
Защитное сопротивление в цепи анода
каждого диода, Ом
≥ 130 ≥ 130
Температура баллона лампы, °C 120 85
Температура окружающей среды, °C −60...+70 −60...+120 −60...+85 −60...+70

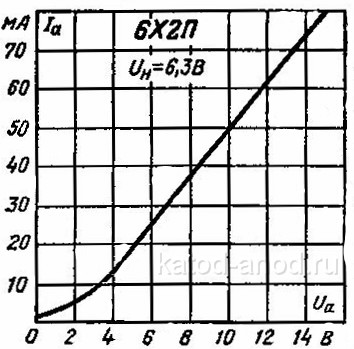

Анодные характеристики 6Х2П
Анодные характеристики 6Х2П

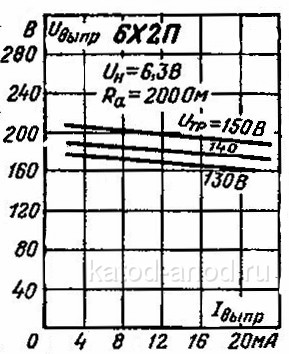

Характеристики выпрямленного напряжения в зависимости от выпрямленного тока 6Х2П
Характеристики выпрямленного напряжения в зависимости от выпрямленного тока 6Х2П
