Лампа 6И1П


Лампа 6И1П - триод−гептод. Предназначен для преобразования частоты в различных радиотехнических устройствах, в основном в радиовещательных приёмниках.

Оформление - миниатюрное, в стеклянной оболочке, массой 20 г.

Схема 6И1П
Схема 6И1П


Цоколёвка 6И1П
Цоколёвка 6И1П


Размеры 6И1П
Размеры 6И1П


Основные параметры 6И1П

при Uн = 6.3 В, Uа.т. = 100 В, Uс.т. = −2 В,
Uа.г. = 250 В, Uс2г = 100 В, Uс1г = −2 В, Uс3г = 0 В

Наименование6И1П6И1П-В6И1П-ЕВ
Ток накала, мА 300 ± 25 300 ± 25 300 ± 25
Ток утечки между катодом и подогревателем, мкА ≤ 20 ≤ 20 ≤ 20
Триодная часть
Ток анода, мА 6.8 ± 3 6.8 ± 3 6.8 ± 3
Обратный ток сетки, мкА ≤ 0.5 ≤ 0.2 ≤ 0.5
Крутизна характеристики, мА/В 2.2 − 0.5 2.3 − 0.6 2.3 − 0.6
Крутизна характеристики при Uн = 5.7 B, мА/В ≥ 1.5 ≥ 1.5 ≥ 1.5
Коэффициент усиления 23 ± 5 18 ± 3 18 ± 3
Межэлектродные ёмкости, пФ
  входная 2.6 ± 0.6 2.5 ± 0.4 2.5 ± 0.4
  выходная 2 ± 0.3 1.9 ± 0.25 1.9 ± 0.25
  проходная 1 ± 0.2 1.15 ± 0.2 1.15 ± 0.2
Гептодная часть
Ток анода, мА 3.8+1.2−1.6 3.3+1.2−0.4 3.8+1.4−1.5
Ток второй и четвёртой сеток, мА 6.5+3.5−3 3.3 6 ± 2 6.5+3−2.5
Ток 3-й сетки гептода и сетки триода, мкА 200 ± 30 180 ± 30 180 ± 30
Обратный ток первой сетки, мкА ≤ 0.5 ≤ 0.5 ≤ 0.5
Внутреннее сопротивление, МОм 0.7 0.7 0.7
Крутизна преобразования: (при Uн = 6.3 B)
  при Uн = 6.3 B 0.77−0.22 0.75−0.25 0.75−0.25
  при Uн = 5.7 B ≥ 0.45 ≥ 0.45 ≥ 0.55
Межэлектродные ёмкости, пФ:
  входная по 1-й сетке 5.1 ± 1 5.1 ± 1 5.1 ± 1
  входная по 3-й сетке 6.3 ± 1.3 5.9 ± 0.9 5.9 ± 0.9
  выходная 7.4 ± 1.4 6.6 ± 1.1 6.6 ± 1.1
  проходная по 1-й сетке ≤ 0.006 ≤ 0.007 ≤ 0.007
  между анодами гептода и триода ≤ 0.24 ≤ 0.24 ≤ 0.24
  между анодом гептода и сеткой триода ≤ 0.1 ≤ 0.1 ≤ 0.1
  между анодом гептода и 3-й сеткой гептода,
  соединённой с сеткой триода
≤ 0.35 ≤ 0.35 ≤ 0.35
  между 1-й сеткой гептода и анодом триода ≤ 0.06 ≤ 0.06 ≤ 0.06
  между 1-й сеткой гептода и 3-й сеткой гептода,
  соединённой с сеткой триода
≤ 0.45 ≤ 0.45 ≤ 0.45
  между 1-й сеткой гептода и сеткой триода ≤ 0.17 ≤ 0.17 ≤ 0.17
Наработка, ч ≥ 5000 ≥ 2000 ≥ 5000
Критерии оценки ламп 6И1П:
  обратный ток первой сетки триода, мкА ≤ 1 ≤ 1
  крутизна характеристики триода, мА/В ≥ 1.4 ≥ 1.5 ≥ 1.5
  крутизна преобразования гептода, мА/В ≥ 0.45 ≥ 0.5 ≥ 0.5



Предельные эксплуатационные данные 6И1П


Наименование6И1П6И1П-В6И1П-ЕВ
Напряжение накала, В 5.7 − 7 5.7 − 7 6 − 6.6
Напряжение анода триода, В 250 250 250
Напряжение анода триода при запертой лампе, В 550 550 500
Напряжение анода гептода, В 300 300 300
Напряжение анода гептода при запертой лампе, В 550 500 500
Напряжение 2-й и 4-й сеток, В 300 300 300
Напряжение 2-й и 4-й сеток при запертой лампе, В 550 500 500
Напряжение между катодом и подогревателем, В 100 200 200
Ток катода гептода ламп 6И1П, мА 12.5 12.5 12.5
Ток катода триода, мА 6.5 10 10
Мощность, рассеиваемая анодом гептода, Вт 1.7 1.7 1.55
Мощность, рассеиваемая анодом триода, Вт 0.8 0.8 0.75
Мощность, рассеиваемая 2-й и 4-й сетками, Вт 1 1 0.9
Сопротивление в цепи сетки триода, МОм 0.5 0.5 0.5
Сопротивление в цепи 1-й сетки гептода, МОм 3 3 2
Сопротивление в цепи 3-й сетки гептода, МОм 3 3 3
Температура баллона ламп 6И1П, °C 120 220 150
Температура окружающей среды, °C −60...+70 −60...+200 −60...+200

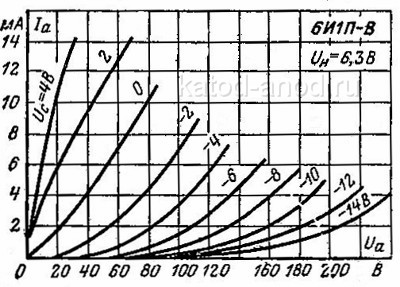

Анодные характеристики 6И1П-В
Анодные характеристики 6И1П-В

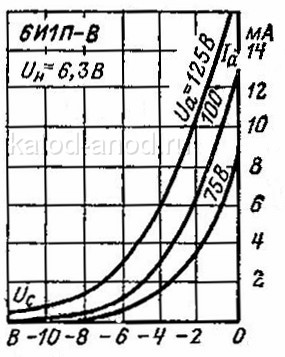

Анодно-сеточные характеристики 6И1П-В
Анодно-сеточные характеристики 6И1П-В

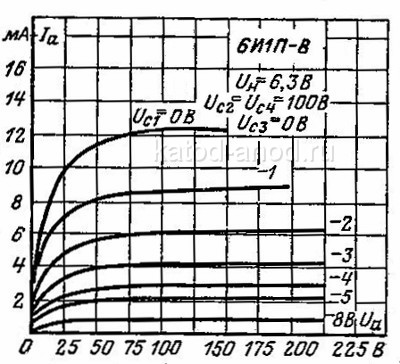

Анодные характеристики гептодной части 6И1П-В
Анодные характеристики гептодной части 6И1П-В

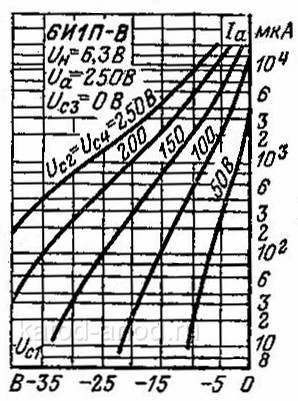

Анодно-сеточные характеристики гептодной части 6И1П-В
Анодно-сеточные характеристики гептодной части 6И1П-В
