Лампа 6К13П


Лампа 6К13П - пентод для усиления напряжения высокой частоты в схемах с автоматической регулировкой усиления. Оформление - миниатюрное, в стеклянной оболочке, массой 18 г.

Схема 6К13П
Схема 6К13П


Цоколёвка 6К13П
Цоколёвка 6К13П

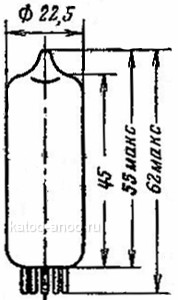

Размеры 6К13П
Размеры 6К13П


6К13П характеристики

при Uн = 6.3 В, Uа = 200 В, Uс2 = 90 В, Rк = 120 Ом
Наименование6К13П
Ток накала, мА 300 ± 25
Ток анода, мА 12 ± 3
Ток 2-й сетки, мА 4.5+1.3
Обратный ток сетки, мкА ≤ 0.5
Ток утечки между катодом и подогревателем, мкА ≤ 15
Крутизна характеристики, мА/В 12.5−3
Крутизна характеристики при Uн = 5.7 B, мА/В ≥ 8
Внутреннее сопротивление, МОм 0.5
Входное сопротивление (при f = 40 МГц), кОм 7.5
Межэлектродные ёмкости, пФ:
  входная 10.2+2.2−1.5
  выходная 3 ± 0.6
  проходная ≤ 0.0055
Наработка лампы 6К13П, ч ≥ 3000
Критерии оценки:
  обратный ток 1-й сетки, мкА ≤ 2
  крутизна характеристики, мА/В ≥ 7.5



Предельные эксплуатационные данные 6К13П

Наименование6К13П
Напряжение накала, В 5.7 − 7
Напряжение анода, В 550
Напряжение 2-й сетки, В 250
Напряжение 2-й сетки при включении лампы, В 550
Напряжение между катодом и подогревателем, В:
  при положительном потенциале подогревателя 100
  при отрицательном потенциале подогревателя 150
Ток катода, мА 20
Мощность, рассеиваемая анодом, Вт 2.5
Мощность, рассеиваемая 2-й сеткой, Вт 0.65
Сопротивление в цепи 1-й сетки, МОм 1
Температура окружающей среды лампы 6К13П, °C −60...+70

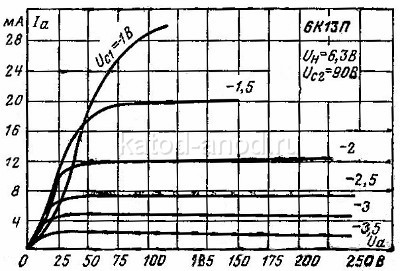

Анодные характеристики 6К13П
Анодные характеристики 6К13П

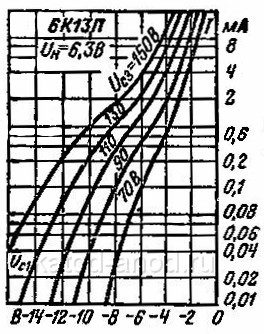

Анодно-сеточные характеристики 6К13П
Анодно-сеточные характеристики 6К13П

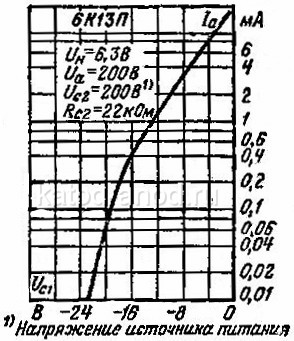

Анодно-сеточная характеристика 6К13П
Анодно-сеточная характеристика 6К13П
