Лампа 6К4П


Лампы 6К4П - пентоды с удлинённой характеристикой. Предназначены для усиления напряжения высокой и промежуточной частоты в схемах с автоматической регулировкой усиления. Оформление - миниатюрное, в стеклянной оболочке, массой 13 г.

Схема 6К4П
Схема 6К4П


Цоколёвка 6К4П
Цоколёвка 6К4П

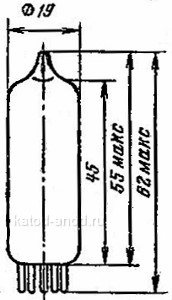

Размеры 6К4П
Размеры 6К4П


6К4П характеристики

при Uн = 6.3 В, Uа = 250 В, Uс2 = 100 В, Rк = 68 Ом

Наименование6К4П6К4П-ЕВ6К4П-ЕР
Ток накала, мА 300 ± 30 300 ± 25 270 ± 15
Ток анода, мА 10 ± 3 10 ± 3 10 ± 3
Ток 2-й сетки, мА ≤ 5.5 ≤ 5.5 ≤ 5.5
Обратный ток сетки (при Uс1 = −2 В), мкА ≤ 1 ≤ 0.3 ≤ 0.3
Ток утечки между катодом и подогревателем, мкА ≤ 20 ≤ 20
Крутизна характеристики, мА/В:
  при Uн = 6.3 B 4.4 ± 0.9 4.4 ± 0.9 4.4 ± 0.9
  при Uн = 5.7 B ≥ 2.8 ≥ 3
  в начале характеристики (при Uс1 = −20 B) 0.04 0.04 0.1
Внутреннее сопротивление, МОм 0.85 0.85 0.45
Входное сопротивление (при f = 60 МГц), кОм 5 ≥ 3.5
Напряжение виброшумов (при Ra =10 кОм), мВ ≤ 400 ≤ 180 ≤ 180
Межэлектродные ёмкости, пФ:
  входная 6 6.4 ± 0.8 6.4 ± 0.8
  выходная 6.3 6.7 ± 0.1 6.7 ± 1.1
  проходная ≤0.0045 ≤0.0085 ≤0.0035
  катод−подогреватель 5.5 5.5 10
Наработка ламп 6К4П, ч ≥ 5000 ≥ 5000 ≥ 2000
Критерии оценки:
  обратный ток первой сетки, мкА ≤ 1
  крутизна характеристики, мА/В ≥ 2.8 ≥ 2.8



Предельные эксплуатационные данные 6К4П


Наименование6К4П6К4П-ЕВ6К4П-ЕР
Напряжение накала, В 5.7 − 6.9 5.7 − 7 6 − 6.6
Напряжение анода, В 300 300 300
Напряжение анода при запертой лампе, В 340
Напряжение 2-й сетки, В 125 125 125
Напряжение 2-й сетки при запертой лампе, В 340
Напряжение между катодом и подогревателем, В 90 90 90
Ток катода, мА 20 20 20
Мощность, рассеиваемая анодом, Вт 3 3 3
Мощность, рассеиваемая 2-й сеткой, Вт 0.6 0.6 0.6
Сопротивление в цепи сетки, МОм 0.5 0.5 0.5
Температура баллона ламп 6К4П, °C 140 140
Температура окружающей среды, °C −60...+70 −60...+90 −60...+85

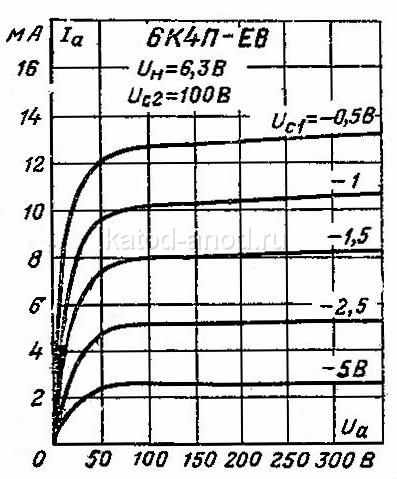

Анодные характеристики 6К4П-ЕВ
Анодные характеристики 6К4П-ЕВ

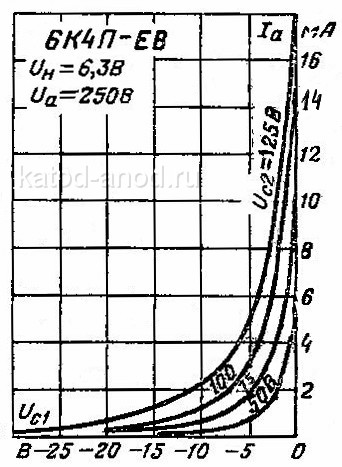

Анодно-сеточные характеристики 6К4П-ЕВ
Анодно-сеточные характеристики 6К4П-ЕВ
