Лампа 6Н23П


Лампа 6Н23П - двойной триод. Предназначен для широкополосного усиления ВЧ напряжения, маломощного усиления и генерирования импульсов. Оформление - миниатюрное, в стеклянной оболочке, массой 16 г.

Схема 6Н23П
Схема 6Н23П

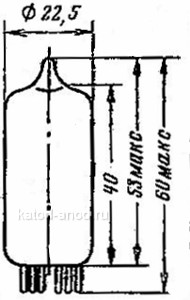

Размеры 6Н23П
Размеры 6Н23П


Цоколёвка 6Н23П
Цоколёвка 6Н23П


Основные параметры 6Н23П

для 6Н23П при Uн = 6.3 В, Ua = 100 B, Uc = 9 B, Rк = 680 Ом;
для 6Н23П-ЕВ при Uн = 6.3 В, Ua = 90 B, Rк = 82 Ом;
Наименование6Н23П6Н23П-ЕВ
Ток накала, мА 310 ± 25 310 ± 25
Ток анода, мА 15 ± 5 15 ± 5
То же в начале характеристики (при Uc = − 8 B), мА
≤ 0,1 ≤ 0,1
Обратный ток сетки, мкА ≤ 0,2 ≤ 0,15
Ток утечки между катодом и подогревателем, мкА ≤ 15 ≤ 15
Крутизна характеристики, мА/В 10 − 12,7 12,5 ± 2,5
То же при Uн = 5,7 B ≥ 8,5 ≥ 8
Коэффициент усиления ламп 6Н23П 34 ± 9 32,5+7,5−8,5;
Входное сопротивление (при f = 200 МГц), Ом 500
Эквивалентное сопротивление шумов, Ом 300
Напряжение виброшумов (при Ra = 2 кОм), мВ ≤ 150 ≤ 75
Межэлектродные ёмкости, пФ:
  - входная 3,6+0,9−0,85 3,6 ±, 0,9
  - выходная 1-го триода 2,1+0,35−0,3 2+0,45−0,5
  - выходная 2-го триода 1,95 ± 0,3 2+0,45−0,4
  - проходная 1,55 ± 0,3 1,5 ± 0,3
  - между анодом и катодом каждого триода ≤ 0,24 ≤ 0,24
  - между анодами триодов ≤ 0,09 ≤ 0,09
  - между сетками триодов ≤ 0,005
Наработка, ч ≥ 5000 ≥ 5000
Критерии оценки:
  - обратный ток сетки, мкА ≤ 1 ≤ 2
  - крутизна характеристики, мА/В ≥ 7,5 ≥ 7,5

Предельные эксплуатационные данные ламп 6Н23П

Наименование6Н23П6Н23П-ЕВ
Напряжение накала, B 5.7 − 7 6 − 6,6
Напряжение анода, B 300 300
То же при запертой лампе, B 470 470
То же при запертой лампе в импульсе, B 1000 1000
Напряжение сетки в импульсе отрицательное, B 200 220
Напряжение между катодом и подогревателем в лампах 6Н23П, В:
  - при положительном потенциале подогревателя 200 150
  - при отрицательном потенциале подогревателя 200 150
Ток катода, мА:
  - среднее значение 20 20
  - в импульсе 200 200
Мощность, рассеиваемая анодом каждого триода, Вт 1,8 2
Мощность, рассеиваемая сеткой каждого триода, Вт 0,03 0,03
Сопротивление в цепи сетки, МОм 1 1
Температура баллона лампы, °C 120 120
Температура окружающей среды, °C −60...+70 −60...+125

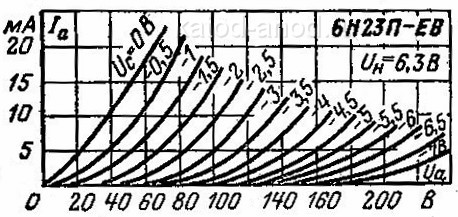

Анодные характеристики лампы 6Н23П-ЕВ
Анодные характеристики лампы 6Н23П-ЕВ

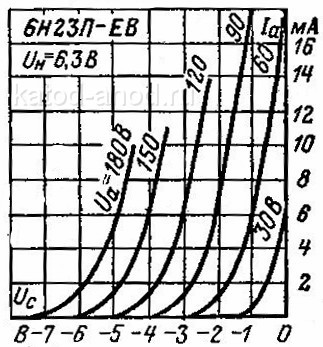

Анодно-сеточные характеристики лампы 6Н23П-ЕВ
Анодно-сеточные характеристики лампы 6Н23П-ЕВ
