Лампа 6Н3П


Лампа 6Н3П - двойной триод. Предназначен для усиления и генерирования высокочастотных колебаний. Оформление - миниатюрное, в стеклянной оболочке, массой 15 г.

Схема 6Н3П
Схема 6Н3П


Размеры 6Н3П
Размеры 6Н3П


Цоколёвка 6Н3П
Цоколёвка 6Н3П


Основные параметры 6Н3П

при Uн = 6.3 В, ua = 150 B, Uc = −2 B (для 6Н3П-Е, 6Н3П-ДР),
Rк = 240 Ом (для 6Н3П, 6Н3П-И)

Наименование6Н3П6Н3П-И6Н3П-Е6Н3П-ДР
Ток накала, мА 350 ± 35 350 ± 30 350 ± 30 300 ± 25
Ток анода, мА 8,75 ± 2,75 8,5+3,5−3 8,75 ± 3,25 8,75 ± 3,25
То же в начале характеристики,
(при Uc = − 10 В), мкА
≤ 40 ≤ 40 ≤ 40 ≤ 40
Обратный ток сетки, мкА ≤ 0,1 ≤ 0,1 ≤ 0,1 ≤ 0,1
Ток эмиссии катода в импульсе
(при Ua. имп = 150 В, τ = 1÷2 мкс, f = 50 Гц), А
≥ 0,8
Крутизна характеристики, мА/В 4,8 − 6 5,9+1,9−1,8 5,9+1,9−1,8 5,9+1,9−1,8
То же при Uн = 5,7 B ≥ 0,8 ≥ 3,8*
Коэффициент усиления 36 ± 8 33 ± 7 34+8−6 35 ± 7
Напряжение отсечки
электронного тока сетки (отрицательное), В
0,8 − 1,5 ≤ 1,5 ≤ 1,5
Входное сопротивление (при f = 60 МГц), кОм 14
Выходное сопротивление (при f = 60 МГц), кОм 19
Эквивалентное сопротивление шумов, кОм 0,7
Напряжение виброшумов (при Ra = 2 кОм), мВ ≤ 100 ≤ 15 ≤ 100 ≤ 15
Межэлектродные ёмкости, пФ:
   входная 2,8 2,4+0,75−0,55 2,4+0,75−0,65 2,4+0,75−0,55
   выходная 1,4 1,3+0,3−0,4 1,3+0,3−0,4 1,3+0,3−0,4
   проходная ≤ 1,6 ≤ 1,6 ≤ 1,6 ≤ 1,6
   между анодами триодов ≤ 0,15 ≤ 0,13 ≤ 0,13 ≤ 0,13
Наработка, ч ≥ 1500 ≥ 500 ≥ 5000 ≥ 10000
Критерии оценки:
   обратный ток сетки, мкА ≤ 0,3 ≤ 0,3
   крутизна характеристики, мА/В ≥ 3,9 ≥ 3 ≥ 3,6 ≥ 3,6
   изменение крутизны характеристики, % ≤ 40 ≤ 40
   ток эмиссии катода в импульсе, А ≥ 0,6

-------------
* При Uн = 6 B.


Предельные эксплуатационные данные ламп 6Н3П


Наименование6Н3П6Н3П-И6Н3П-Е6Н3П-ДР
Напряжение накала, B 5.7 − 5,9 5.7 − 5,9 6 − 6.6 6 − 6.6
Напряжение анода, B 300 300 160 300
То же при запертой лампе, B 470 500
Напряжение между катодом и подогревателем в лампах 6Н3П, В:
   при положительном потенциале подогревателя 100 160 100 100
   при отрицательном потенциале подогревателя 100 250 150 150
Ток катода, мА 18 12 20
Мощность, рассеиваемая анодом каждого триода, Вт 1,5 1,6 1,8 1,6
Мощность, рассеиваемая сеткой, Вт 0,1
Сопротивление в цепи сетки, МОм 1 1 1
Температура баллона лампы, °C 120 150 120 150
Температура окружающей среды, °C −60...+70 −60...+90 −60...+85 −60...+85

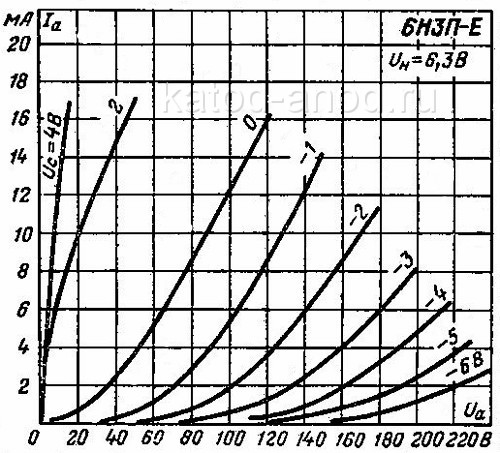

Анодные характеристики
Анодные характеристики

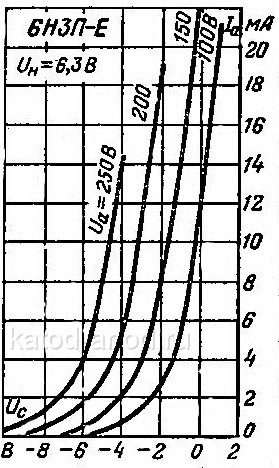

Анодно-сеточные характеристики
Анодно-сеточные характеристики
