Лампа 6Н8С


Лампа 6Н8С - двойной триод. Предназначен для усиления НЧ напряжения и работы в релаксационных схемах. Оформление - октальный цоколь, стеклянная оболочка, масса - 50 г.

Схема 6Н8С
Схема 6Н8С

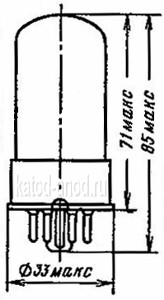

Размеры 6Н8С
Размеры 6Н8С


Цоколёвка 6Н8С
Цоколёвка 6Н8С


Основные параметры 6Н8С

при Uн = 6.3 В, ua = 250 B, Uс = −8 В

Ток накала, мА 600 ± 50
Ток анода, мА 9 ± 3,5
Обратный ток сетки, мкА ≤ 2
Ток утечки между катодом и подогревателем, мкА ≤ 50
Крутизна характеристики, мА/В 3±1
Коэффициент усиления 21,5±3,5
Межэлектродные ёмкости, пФ:
   входная 3 ± 1
   выходная 1+0,6−0,7
   проходная 4,4 ± 1,4
Наработка, ч ≥ 2000
Критерии оценки:
   обратный ток сетки, мкА ≤ 10
   крутизна характеристики, мА/В ≥ 1,55

Предельные эксплуатационные данные лампы 6Н8С


Напряжение накала, B 5.7 − 6,9
Напряжение анода, B 330
Напряжение между катодом и подогревателем, В 100
Ток катода, мА 20
Мощность, рассеиваемая анодом каждого триода в лампе 6Н8С, Вт 2,75
Сопротивление в цепи сетки каждого триода, МОм 0,5
Температура окружающей среды, °C −60...+70
