Лампа 6П41С

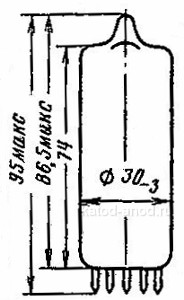

Лампа 6П41С - выходной лучевой тетрод. Предназначен для работы в блоках строчной и кадровой развёртки телевизоров и в генераторах колебаний. Оформление: стеклянная оболочка массой 36 г.

Основные параметры 6П41С

Ток накала, А	1,1 ± 0,1
Ток анода, мА	66 ± 10
То же в импульсе (при Ua = 50 B, Uc2 = 170 B, Uc1 = −1 B), мА	≥ 100
Ток 2-й сетки, мА	2,7+0,8
Ток 2-й сетки в импульсе (при Ua = 170 B, Uc2 = 170 B, Uc1 = −55 B), мА	17 ± 6
Обратный ток 1-й сетки, мкА	≤ 1
Крутизна характеристики, мА/В	8,4−1,7
Внутреннее сопротивление, кОм	≈12
Напряжение виброшумов (при Ra = 0,25 кОм), мВ	≤ 500
Межэлектродные ёмкости, пФ:
- входная	≈23
- выходная	≈10,5
- проходная	≈0,5
Наработка, ч	≥ 2000
Критерии оценки:
- ток анода в импульсе (при Ua = 50 B, Uc2 = 170 B, Uc1 = −1 B), мА	≥ 80
- обратный ток 1-й сетки, мкА	≤ 2
- то же для 80% ламп, мкА	≤ 1,2

Предельные эксплуатационные данные лампы 6П41С

Напряжение накала, B	5.7 − 6,9
Напряжение анода, B	400
То же при запертой лампе, кB	2,5
То же при работе в строчной развёртке телевизора, кB	6,5
Напряжение 2-й сетки, B	350
То же при запертой лампе, B	550
Напряжение 1-й сетки отрицательное в импульсе, B	350
Мощность, рассеиваемая анодом, Вт	14
Мощность, рассеиваемая 2-й сеткой, Вт	3
Ток катода 6П41С, мА	100
Напряжение между катодом и подогревателем, B:
- при положительном потенциале подогревателя	100
- при отрицательном потенциале подогревателя	200
Температура баллона лампы 6П41С, °C	220
Температура окружающей среды, °C	−60...+70
