Лампа 6П43П-Е


Лампа 6П43П-Е - пентод. Назначение - работа в блоках кадровой развёртки телевизоров. Оформление - миниатюрное, в стеклянной оболочке, массой 20 г.

Схема 6П43П-Е
Схема 6П43П-Е

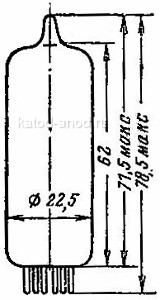

Размеры 6П43П-Е
Размеры 6П43П-Е


Цоколёвка 6П43П-Е
Цоколёвка 6П43П-Е


Основные параметры 6П43П-Е

при Uн = 6.3 В, Ua = 185 B, Uc2 = 185 B, Rк = 340 Ом
Ток накала, мА 625 ± 55
Ток анода, мА 45 ± 9
Ток анода в импульсе *, мА ≥ 210
Ток анода в начале характеристики
(при Ua = 170 B, Uc2 = 170 B,, Uc1 = −50 B), мА
≤ 0,3
Ток 2-й сетки, мА 2,7 − 4,5
Ток 2-й сетки в импульсе *, мА ≥ 35
Обратный ток 1-й сетки, мкА ≤ 1
Напряжение отсечки тока 1-й сетки
(отрицательное, при Ua = Uc2 = 0), В
≤ 1,3
Крутизна характеристики, мА/В 7,5−1,5
Межэлектродные ёмкости, пФ:
  - входная 1,3
  - выходная 9
  - проходная ≤ 0,7
  - 1-я сетка - подогреватель ≤ 0,4
Наработка, ч ≥ 5000
Критерии оценки:
  - ток анода в импульсе *, мА ≥ 130
  - обратный ток 1-й сетки, мкА ≤ 2

________________________
* При Ua = 50 B, Uc2 = 170 B, Uc1 = −1 B.




Предельные эксплуатационные данные лампы 6П43П-Е

Напряжение накала, B 5.7 − 7
Напряжение анода, B 300
То же при включении лампы 6П43П-Е, B 550
То же в импульсе (в схеме кадровой развёртки), кB 2,5
Напряжение 2-й сетки, B 250
То же при включении лампы, B 550
Напряжение между катодом и подогревателем, B 100
Ток катода лампы 6П43C-E, мА 100
Мощность, рассеиваемая анодом, Вт 12
Мощность, рассеиваемая 2-й сеткой, Вт 2
Сопротивление в цепи 1-й сетки, МОм:
  - при автоматическом смещении 2,2
  - при фиксированном смещении 1
Температура баллона лампы, °C 240
Температура окружающей среды, °C −60...+70
