Лампа 6П9


Лампа 6П9 - пентод. Назначение - работа в выходных каскадах широкополосных усилителей, а также в телевизионных видеоусилителях. Оформление - в металлической оболочке с октальным цоколем массой 47 г.

Схема 6П9
Схема 6П9

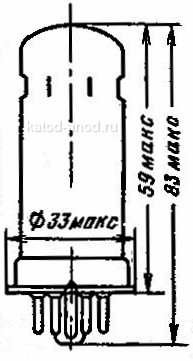

Размеры 6П9
Размеры 6П9


Цоколёвка 6П9
Цоколёвка 6П9


Основные параметры 6П9

при Uн = 6.3 В, ua = 300 B, Uc2 = 150 B, Uc1 = −3 B, Uc3 = 0 B
Ток накала, мА 650 ± 40
Ток анода, мА 30 ± 10
То же в начале характеристики, мкА ≤ 100
Ток 2-й сетки, мА 6,5 ± 2,5
Ток эмиссии катода, мА ≥ 180
Обратный ток 1-й сетки, мкА ≤ 2
Ток утечки между катодом и подогревателем, мкА ≤ 40
Крутизна характеристики лампы 6П9, мА/В 11,7 ± 2,5
То же при Uн = 5,7 B ≥ 7,35
Выходная мощность при Ra = 10 кОм, Вт ≥ 2,4
То же при Uн = 5,7 B ≥ 2
Межэлектродные ёмкости, пФ:
  - входная 11,15±1,85
  - выходная 6,65 ± 0,85
  - проходная ≤ 0,06
Наработка, ч ≥ 3000
Критерии оценки:
  - выходная мощность при Ra = 10 кОм, Вт ≥ 1,5
  - обратный ток 1-й сетки, мкА ≤ 5

Предельные эксплуатационные данные лампы 6П9

Напряжение накала, B 5.7 − 7
Напряжение анода, B 330
Напряжение 2-й сетки, B 330
Напряжение между катодом и подогревателем в лампe 6П9, В 100
Мощность, рассеиваемая анодом, Вт 9
Мощность, рассеиваемая 2-й сеткой, Вт 1,5
Сопротивление в цепи 1-й сетки, МОм:
  - при автоматическом смещении 0,75
  - при фиксированном смещении 0,5
Температура окружающей среды лампы 6П9, °C −60...+70
