Диод Д101, Д102, Д103


Диод Д101, Д102, Д103 - точечный, кремниевый. Назначение: дискриминаторы АМ и ЧМ приёмников, схемы АРУ, видеоканалы телевизионных приёмников.

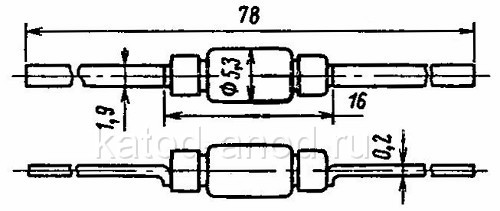

Имеет металлостеклянный корпус и ленточные гибкие выводы. Масса не более 1.3 г.

Диод Д101, Д102, Д103

Электрические параметры диодов Д101, Д102, Д103

• Прямое напряжение (постоянное, не более):
  Д101, Д102, Д103 (Iпр = 2 мА) 2 В
  Д101А, Д102А, Д103А (Iпр = 1 мА) 1 В
• Обратный ток (постоянный), при Uобр = Uобр, макс,, не более:
 -55...+25°C:
  Д101, Д101А, Д102, Д102А 10 мкА
  Д103, Д103А 30 мкА
 -60°C:
  Д101, Д101А 150 мкА
  Д102, Д102А, Д103, Д103А 100 мкА

Предельные характеристики диодов Д101, Д102, Д103

• Обратное напряжение (постоянное и импульсное):
  Д101, Д101А 75 В
  Д102, Д102А 50 В
  Д103, Д103А 30 В
• Прямой ток (средний):
 при −55...+25°C 30 мА
 при +100°C 8 мА
Рабочая температура (окружающей среды) −55...+100°C
