Диод Д104, Д105, Д106

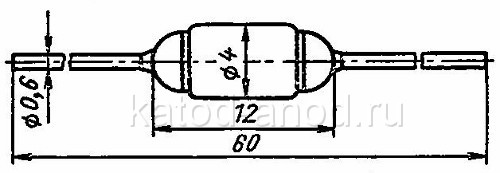

Диод Д104, Д105, Д106 - микросплавной, кремниевый. Имеет гибкие выводы на металлостеклянном корпусе. Масса - не более 0.53 г.

Диод Д104, Д105, Д106

Электрические параметры диодов Д104, Д105, Д106

• Прямое напряжение (постоянное) при Iпр = 30 мА, не более:
  при +25°C
  Д104, Д105, Д106 2 В
  Д104А, Д105А, Д106А 1 В
  при −60°C
  Д104, Д105, Д106 2.3 В
  Д104А, Д105А, Д106А 1.2 В
• Обратный ток (постоянный), при Uобр = Uобр, макс, не более:
  при 25°C 5 мкА
 при +125°C:
  Д104, Д104А, Д105, Д105А, Д106 100 мкА
  Д106А 50 мкА
• Ёмкость диода, не более:
 при Uобр = 0.3 В для Д104А, Д105А, Д106А 0.7 пФ
 при Uобр = 1.0 В для Д104, Д105, Д106 0.7 пФ
 при Uобр = 10 В 0.6 пФ
• Отношение выпрямленного тока на высокой частоте
к выпрямленному току на частоте 0.15 МГц, не менее:
 при f = 5 МГц, Rн = 1 кОм 0.14
 при f = 25 МГц, Rн = 10 кОм 0.15
 при f = 100 МГц, Rн = 100 кОм 0.1
• Время восстановления обратного сопротивления, не более 0.5 мкс

Предельные характеристики диодов Д104, Д105, Д106

• Обратное напряжение (постоянное и импульсное):
 при −60...+32°C
  Д104, Д104А 100 В
  Д105, Д105А 75 В
  Д106, Д106А 30 В
 при +125°C
  Д104, Д104А 50 В
  Д105, Д105А, Д106, Д106А 20 В
• Выпрямленный ток (средний):
 при −60...+35°C 30 мА
 при +125°C 8 мА
• Частота без снижения режимов 0.15 МГц
Рабочая температура (окружающей среды)
−60...+125°C
