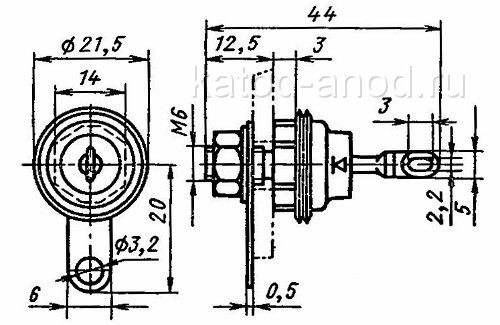

Диод Д214 Д215 - диффузионный, кремниевый. Имеет жёсткие выводы в металлостеклянном корпусе. На корпусе приводится схема диода и его тип. Масса не более 12 г (с комплектующими деталями 18 г).
Электрические параметры диодов Д214, Д215
• Прямое напряжение (среднее)
при Iпр,ср = Iпр. ср. макс, Uобр = Uобр. макс, не более:
при −60°C:
Д214, Д215
1.2 В
Д214А, Д215А
1.0 В
Д214Б, Д215Б
1.5 В
при +120°C
1.0 В
• Обратный ток (постоянный)
при Uобр = Uобр. макс и Iпр.ср = Iпр. ср. макс, не более
3.0 мА
Предельные характеристики диодов Д214 Д215
• Обратное напряжение (амплитудное):
Д214, Д214А, Д214Б
100 В
Д215, Д215А, Д215Б
200 В
• Прямой ток (средний) при температуре:
−60...+130°C:
Д214А, Д215А
10 А
−60...+75°C:
Д214, Д215
10 А
Д214Б, Д215Б
5 А
+130°C:
Д214, Д215
5 А
Д214Б, Д215Б
2 А
• Прямой ток (средний) при перегрузке на частоте 50 Гц
в течение 20 мс при Uобр ≤ Uобр. макс:
при +25°C:
Д214, Д214А, Д215, Д215А
100 А
Д214Б, Д215Б
10 А
−60°C +75°C:
Д214, Д214А, Д215, Д215А
50 А
Д214Б, Д215Б
25 А
при +130°C:
Д214А, Д215А
50 А
Д214, Д215
25 А
Д214Б, Д215Б
10 А
в течение 1.5с при Uобр = Uобр. макс:
−60°C +75°C:
Д214, Д214А, Д215, Д215А
30 А
Д214Б, Д215Б
15 А
при +130°C:
Д214А, Д215А
30 А
Д214, Д215
15 А
Д214Б, Д215Б
6 А
• Частота без снижения режимов
1.1 кГц
• Рабочая температура (окружающей среды)
−60...Tк=+130°C
• Температура корпуса
+130°C
При последовательном соединении диодов рекомендуется шунтировать диод резистором сопротивлением 10...15 кОм на каждые 100 В амплитуды обратного напряжения.
