Стабилитрон Д816 (Д816А, Д816Б, Д816В, Д816Г, Д816Д)


Стабилитрон Д816 (Д816А, Д816Б, Д816В, Д816Г, Д816Д) - диффузионно-сплавной, кремниевый, большой и средней мощности. Основное назначение - стабилизация напряжений в диапазоне от 22 В до 47 В. Ток стабилизации имеет диапазон от 10 мА до 230 мА. Имеет жёсткие выводы и металлостеклянный корпус. На корпусе стабилитрона наносится его тип и цоколёвка. В рабочем режиме корпус стабилитрона является катодом (отрицательным выводом). С комплектующими деталями стабилитрон весит 6 г.

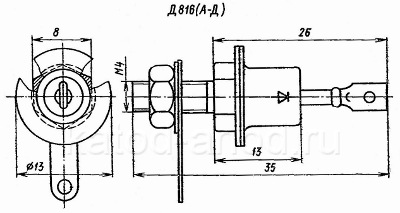

Стабилитрон Д816А, Д816Б, Д816В, Д816Г, Д816Д

Электрические параметры Д816 (Д816А, Д816Б, Д816В, Д816Г, Д816Д)

Напряжение стабилитрона Д816:
при Iст = 150 мА:
Д816А 19,6...22...24,2 В
Д816Б 24,2...27...29,5 В
Д816В 29,5...33...36 В
Д816Г 35...39...43 В
Д816Д 42,5...47...51,5 В
Временна´я нестабильность напряжения стабилизации, не более:
при Iст = 150 мА 5 %
Постоянное напряжение (прямое) при Iпр = 0,5 А, не более 1,5 В
Постоянное напряжение (обратное) при Iобр = 50 мкА, не более
Д816А 15 В
Д816Б 19 В
Д816В 23 В
Д816Г 27 В
Д815Д 33 В
Дифференциальное сопротивление, не более:
при Iст = 150 мА и Т = +25°C:
Д816А 7 Ом
Д816Б 8 Ом
Д816В 10 Ом
Д816Г 12 Ом
Д816Д 15 Ом
при Iст = 10 мА и Т = +25°C:
Д816А 120 Ом
Д816Б, Д816В, Д816Г, Д816Д 150 Ом
при Iст = 10 мА и Т = -60 и +120°C:
Д816А 150 Ом
Д816Б 180 Ом
Д816В 200 Ом
Д816Г 250 Ом
Д816Д 300 Ом

Предельные характеристики стабилитрона Д816

Минимальный ток стабилизации: 10 мА
Максимальный ток стабилизации:
При Т ≤ +75°C:
Д816А 230 мА
Д816Б 180 мА
Д816В 150 мА
Д816Г 130 мА
Д816Д 110 мА
При Тк = +130°C:
Д816А 90 мА
Д816Б 75 мА
Д816В 60 мА
Д816Г 55 мА
Д816Д 45 мА
Прямой ток (постоянный) 1 А
Перегрузка по току стабилизации в течение 1 с:
При Т ≤ +75°C:
Д816А 460 мА
Д816Б 360 мА
Д816В 300 мА
Д816Г 260 мА
Д816Д 220 мА
При Тк = +130°C:
Д816А 180 мА
Д816Б 150 мА
Д816В 120 мА
Д816Г 110 мА
Д816Д 90 мА
Рассеиваемая мощность:
при Т ≤ +75°C: 5 Вт
при Тк = +130°C: 2 Вт
Температура корпуса 130 °C
Рабочая температура (окружающей среды) -60 ... +120 °C
