Микросхема К561ИЕ11


Микросхема К561ИЕ11 - двоичный четырёхразрядный реверсивный счётчик. Реверсивный означает, что он может считать как на увеличение, так и на уменьшение. У счётчика имеется четыре входа предварительной установки S0-S3. Для разрешения предварительной установки в микросхеме К561ИЕ11 имеется вход SE. Cвх и Cвых - вход и выход переноса соответственно, активными уровнями считают 0 (низкий).

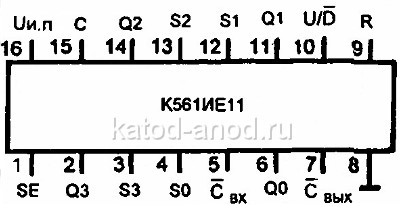

Цоколёвка микросхемы К561ИЕ11

Счёт в микросхеме К561ИЕ11 ведётся при положительном перепаде на тактовом входе C. В ноль выходы микросхемы сбрасываются при единице на входе R. Вход U/D существует как раз для смены направления счёта. Т.е. это не что иное как Up и Down, т.е. вверх и вних. Если на нём 1, то счёт увеличивается, если 0, то уменьшается, при каждом положительном перепаде на тактовом входе С. Смену направления счёта необходимо делать при высоком уровне на входе С, тогда это будет происходить без помех. Всё это работает если на входе переноса Cвх, входе R и SE будут низкие уровни.

Микросхемы К561ИЕ11 можно соединять последовательно для увеличения разрядности. Причём, увеличение это можно делать синхронным и асинхронным. Если соединить Свых c входом C следующей микросхемы, то это будет асинхронный вариант. При синхронном варианте соединяют между собой тактовые входы С, а Свых подают на Свх следующей К561ИЕ11.


Вход  Режим
  C    Cвх     U/D     SE    R
  X     В     X     Н     Н   Не считает
_| Н В Н Н Счётчик считает на увеличение
_| Н Н Н Н Счётчик считает на уменьшение
X X X В Н Предварительная установка
X X X В В Сброс
