Микросхема К561ИЕ14


Микросхема К561ИЕ14 - четырёхразрядный реверсивный счётчик. Может выступать в роли как десятичного, так и двоичного счётчика. Внутренняя структура снабжена схемой ускоренного переноса для повышения быстродействия. Микросхема К561ИЕ14 имеет четыре двоичных выхода Q0...Q3, а также Cвых - выход переноса. Тактовый вход С является входом как увеличения, так и уменьшения счёта.

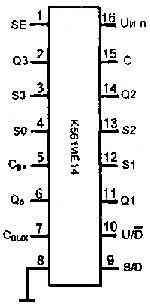

Цоколёвка микросхемы К561ИЕ14

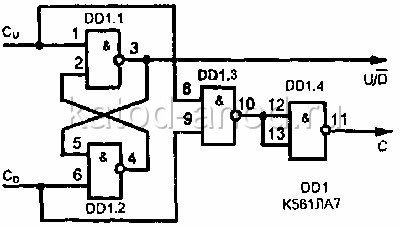

Чтобы получить раздельные тактовые входы для уменьшения и увеличения: CU и CD, можно собрать небольшую схемку-триггер на микросхеме К561ЛА7

Защёлка для К561ИЕ14

Если необходимо увеличивать счёт, импульсы подают на CU К561ИЕ14, если уменьшать, соответственно на CD. Выход С подают на тактовый вход С счётчика, выход U/D на вход направления счёта U/D.


Вход управления  Сигнал    Режим
B/D
Бинарный/Децимальный
1
0
Двоичный счёт
Десятичный счёт
U/D
Больше/Меньше
1
0
Счёт на увеличение
Счёт на уменьшение
SE
Разрешение установки
1
0
Приём от параллельных входов
Нет приёма
Cвх
Вход переноса (запрет
тактовых импульсов)
1
0
После тактового перепада не считает
Считает
Сигналы управления счётом К561ИЕ14


Если на вход переноса К561ИЕ14 подаётся высокий уровень, то происходит запрет счёта, счётчик не считает. Есть возможность записать в счётчик начальный код по входам S0...S3. Для этого на нужные разряды подают напряжение низкого уровня и если на входе предварительной записи SE присутствует напряжение низкого уровня, то соответствующие разряды получат нулевой отсчёт. Чтобы счётчик начал считать (вверх или вниз) при каждом положительном перепаде на тактовом входе С, на входах CE и Свх должны присутствовать низкие уровни.

На выходе переноса Свых нормальный уровень - высокий. Если на нём появился низкий уровень, это значит что в режиме приращения счёта достигнуто максимальное значение, а в режиме уменьшения - минимальное.

Синхронный счёт нескольких микросхем К561ИЕ14 можно получить соединив параллельно их тактовые входы. Максимальная тактовая частота ИЕ14 - 2 МГц. Это при напряжении питания 10 В.
