Микросхема К561ИЕ9


Микросхема К561ИЕ9 - не что иное, как счётчик-делитель на восемь. Это практически аналог К561ИЕ8, но не десяти а восьмиразрядный. В его основе лежит четырёхразрядный счётчик Джонсона. Как понятно из определения, у восьмиразрядного счётчика - восемь состояний, 0...7. Работа входов микросхемы К561ИЕ9: сброс и запрет счёта полностью соответствует работе своего более разрядного собрата. Так же, по аналогии с ИЕ8, только при восьмом, а не десятом, тактовом импульсе появляется сигнал выходного переноса Cвых. Его положительный перепад используется для последующей микросхемы К561ИЕ9, если вы, конечно, решили увеличить разрядность.

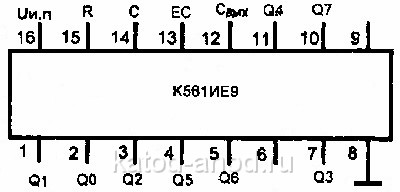

Цоколёвка микросхемы К561ИЕ9

Максимальная тактовая частота микросхемы К561ИЕ9 - 2 МГц, т.к. длительность тактового импульса обязана быть более 250 нс. Длительность импульса сброса должна превышать 300 нс, это при напряжении питания 15 В. При понижении питания длительность должна возрастать.


Вход  Режим
  R    C     EC
  B     X     X     Q0 = Cвых = Высокий уровень (1)
Q1...Q7 = Низкий уровень (0)
H B |_ Счётчик считает по отрицательному фронту на EC
H _| H Счётчик считает по положительному фронту на C
H H X Ничего не меняется
H Х В Ничего не меняется
H B _| Ничего не меняется
H |_ H Ничего не меняется
