Микросхема К561КТ3


Микросхема К561КТ3 представляет собой четыре электронных ключа. Её работа основана на способности канала полевого транзистора замыкаться и размыкаться при изменении потенциала на управляющем электроде (затворе). Т.к. затвор практически не потребляет тока, такой ключ может коммутировать последовательные электрические цепи. Источник управляющего потенциала не связан гальванически с контактами электронного ключа.

Все четыре коммутатора микросхемы К561КТ3 являются двунаправленными. Сигнал можно подавать как на вход, снимая его с выхода, так и наоборот, подавать на выход и снимать со входа. Срабатывание ключа происходит при подаче высокого уровня (1) на управляющий вывод микросхемы К561КТ3.

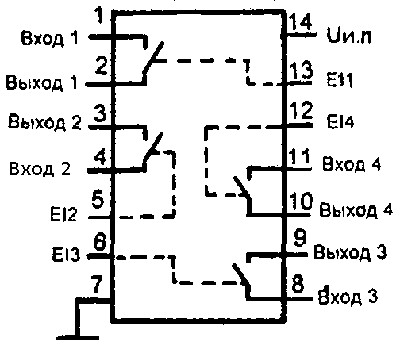

Микросхема К561КТ3

Каждый цифровой ключ способен пропускать цифровой сигнал с амплитудой до напряжения питания микросхемы,а аналоговый с уровнем между пиками до половины напряжения питания.

Микросхемы К561КТ3 можно применять в следующих узлах:

  • Модуляторы-демодуляторы;
  • Коммутационные ключи;
  • Прерыватели-модуляторы для операционных усилителей;
  • Ключи выборки сигнала;
  • Переключатели-мультиплексоры;

Коммутаторы микросхемы К562КТ3 имеют сопротивление канала 80 Ом. Разброс сопротивлений между каналами - 5 Ом.

Микросхема К561КТ3 имеет аналог - К176КТ1. Они полностью идентичны по принципиальной схеме, но у К176КТ1 сопротивление канала - 500 Ом при разбросе сопротивлений между каналами ±10 Ом. Ну и напряжение питания у неё, соответственно, 9 В.
