Микросхема К561ЛН2


Микросхема К561ЛН2 состоит из шести, так называемых, буферных инверторов. Каждый из этих инверторов выполняет логическую функцию НЕ. Питание микросхемы К561ЛН2 осуществляется одним напряжением питания 3 ÷ 15 вольт, плюс на вывод 14, минус на вывод 7. Одно из  основных применений - трансляция логических уровней между КМОП и ТТЛ. Выход каждого из шести инверторов микросхемы К561ЛН2 способен выдержать нагрузку двух ТТЛ входов (не менее 3,2 мА).

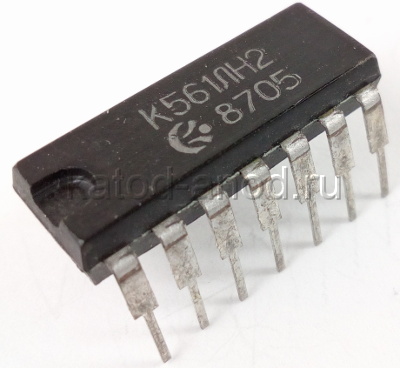

Микросхема К561ЛН2
Микросхема К561ЛН2

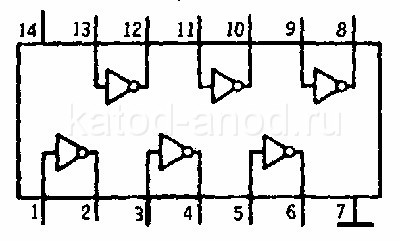

Цоколёвка микросхемы К561ЛН2
