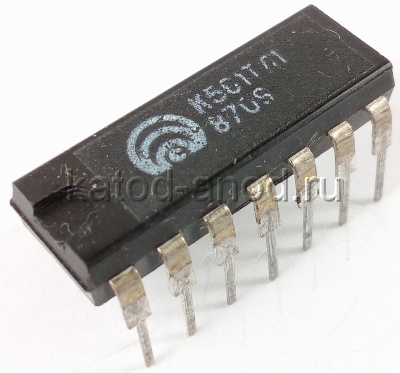

Микросхема К561ТЛ1 - триггер Шмитта


Микросхема К561ТЛ1 - это по сути та же К561ЛА7, но с одной, очень полезной, изюминкой. Обо всём по порядку. Та же червёрка 2И-НЕ, но с передаточной характеристикой триггера Шмитта, которая имеет два порога: срабатывания и отпускания. Разность между напряжением срабатывания и напряжением отпускания называется напряжением гистерезиса, Uсрб - Uотп = Uг. У микросхемы К561ТЛ1 напряжение гистерезиса зависти от напряжения питания.


Uи.п., В  Uг, В
5 0,6
10 2

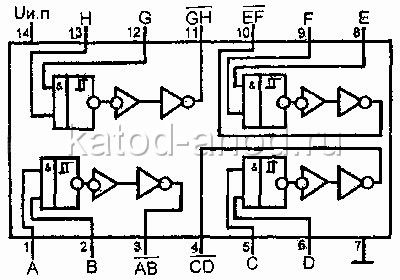

Микросхема К561ТЛ1, цоколёвка
Цоколёвка микросхемы К561ТЛ1

Микросхема К561ТЛ1 (триггер Шмитта) просто необходима при формировании тактовых последовательностей, которые переключают состояния всевозможных счётчиков, регистров, триггеров. Дело в том, что КМОП микросхемы переключаются крайне не надёжно если фронт импульса медленнее 15 мкс. На выходе микросхемы К561ТЛ1, благодаря передаточной характеристике триггера Шмитта, фронт импульса не зависит от фронта импульса на входе. Перепады имеют идеальную форму. Их длительность составляет 100 нс при Uи.п. = 9 В.
