Диод КД203А, КД203Б, КД203В, КД203Г, КД203Д


Диод КД203А, КД203Б, КД203В, КД203Г, КД203Д - диффузионно-кремниевый. Используется в основном в преобразователях переменного напряжения. Применяемые частоты - до 5 кГц. Корпус диодов - металлостеклянный. Выводы - жёсткие. Распиновка выводов диодов, а также их тип нанесены на корпусе.
Вместе с комплектующими деталями такой диод весит около 18 г.

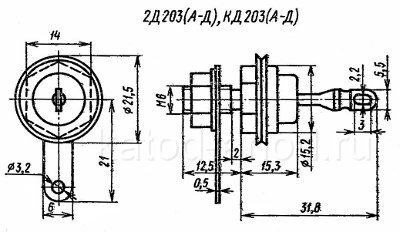

Диод КД203А, КД203Б, КД203В, КД203Г, КД203Д

Электрические параметры диодов КД203А, КД203Б, КД203В, КД203Г, КД203Д

Прямое напряжение (среднее) 1 В
Обратный ток (средний) 1.5 мА

Предельные характеристики диодов КД203А, КД203Б, КД203В, КД203Г, КД203Д

Обратное напряжение (постоянное)
КД203А, 2Д203А 420 В
КД203Б, КД203В, 2Д203Б, 2Д203В 560 В
КД203Г, КД203Д, 2Д203Г, 2Д203Д 700 В
Обратное напряжение (импульсное)
КД203А, 2Д203А 600 В
КД203Б, КД203В, 2Д203Б, 2Д203В 800 В
КД203Г, КД203Д, 2Д203Г, 2Д203Д 1000 В
Прямой ток (постоянный, средний)
При T = -60°C...+ 50°C 10 A
При T = +100°C
КД203А, КД203В, КД203Д 10 А
КД203Б, КД203Г 5 А
При T = +130°C
2Д203А, 2Д203В, 2Д203Д 5 А
2Д203Б, 2Д203Г 2 А
Перегрузка по среднему прямому току (в течение 1.5 с)
При T = -60°C...+50°C
КД203А, КД203Б, КД203В, КД203Г, КД203Д 30 А
При T = +100°C
КД203А, КД203В, КД203Д 30 А
КД203Б, КД203Г 15 А

Рабочая частота (без ухудшения электрических параметров) - 1 кГц
Рассеиваемая мощность (средняя) при T = +25°C - 20 Вт.
Температура перехода - 140°C
Рабочая температура: -60...+130°C
