Диод КД206А, КД206Б, КД206В, 2Д206А, 2Д206Б, 2Д206В


Диод КД206А, КД206Б, КД206В, 2Д206А, 2Д206Б, 2Д206В - лавинный, мезадиффузионный, кремниевый. Используется для преобразования переменного напряжения. Граничная частота - 20 кГц. Корпус - металлостеклянный. Выводы - жёсткие. Непосредственно на корпусе диода нанесена распиновка выводов, а также его тип.
Вместе с комплектующими деталями вес диода около 9 г.

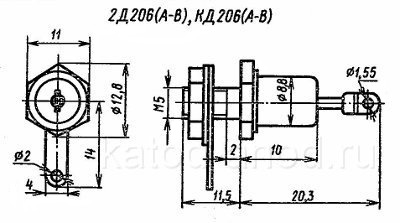

Диод КД206А, КД206Б, КД206В, 2Д206А, 2Д206Б, 2Д206В

Электрические параметры диодов КД206А, КД206Б, КД206В, 2Д206А, 2Д206Б, 2Д206В

Прямое напряжение (постоянное, при Iпр = 1 A)
при T = +25°C 0.6 В
при T = +125°C, не более 1.2 В
при T = -60°C, не более 1.5 В
Пробивное напряжение (при Iобр = 2 мA)
КД206А, 2Д206А 500 В
КД206Б, 2Д206Б 600 В
КД206В, 2Д206В 700 В

Предельные характеристики диодов КД206А, КД206Б, КД206В, 2Д206А, 2Д206Б, 2Д206В

Обратное напряжение (постоянное, импульсное)
КД206А, 2Д206А 400 В
КД206Б, 2Д206Б 500 В
КД206В, 2Д206В 600 В
Прямой ток (постоянный, средний)
2Д206А, 2Д206Б, 2Д206В 5 А
КД206А, КД206Б, КД206ВБ 10 А
Прямой ток (импульсный) 100 А
Обратный ток (импульсный)
КД206А, 2Д206А 2 мА
КД206Б, 2Д206Б 1 мА
КД206В, 2Д206В 0.5 мА

Рабочая частота (без ухудшения электрических параметров) - 1 кГц
Рассеиваемая мощность (средняя) при T = -60°C... +85°C - 10 Вт.
Температура корпуса - +130°C
Рабочая температура: -60...+125°C

Возможно соединение диодов КД206А, КД206Б, КД206В, 2Д206А, 2Д206Б, 2Д206В последовательно (без шунтирования). В этом случае их постоянное обратное напряжение (импульсное) можно довести до 40 000 В.
