Диод КД209


Диод КД209 - диффузионный, кремниевый. Выпускаются с гибкими выводами и в пластмассовом корпусе. Маркировка сделана цветной точкой на корпусе:

  • КД209Б - зелёная точка
  • КД209В - красная точка
  • КД209А - точка отсутствует

Анод обозначен красной полоской. Масса - не более 0.5 г.

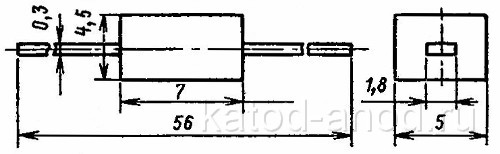

Диод КД209

Электрические параметры диода КД209

• Прямое напряжение (постоянное) при Iпр = Iпр. макс, не более:
  при +25°C 1 В
  при −60°C 1.2 В
• Обратный ток (средний) при Uобр = Uобр. макс, не более:
  −60...+25°C 100 мкА
  при +85°C 300 мкА

Предельные характеристики диода КД209

• Обратное напряжение (постоянное и импульсное)
  КД209А 400 В
  КД209Б 600 В
  КД209В 800 В
• Прямой ток (постоянный или средний)
  КД209А 700 мА
  КД209Б 500 мА
  КД209В
    до +55°C 500 мА
    при +85°C 300 мА
• Прямой ток (импульсный) при t ≤ 20 мкс 6 А
• Частота без снижения режимов 1000 Гц
• Рабочая температура (окружающей среды) −60...+85°C

При работе диодов КД209 на ёмкостную нагрузку эффективное значение прямого тока не должно превышать 1.57 Iпр. макс.
Допускается работа диодов на частотах выше 1000 Гц в режимах, при которых средний обратный ток не превышает 500 мкА.
