КР142ЕН12А


КР142ЕН12А - отечественный регулируемый стабилизатор положительного напряжения 1.2 − 37В с током до 1.5А в трёхвыводном пластмассовом корпусе КТ-28-2. Это стандартный транзисторный корпус, который очень легко можно прикрепить к радиатору или к корпусу радиоаппаратуры, используемому в качестве радиатора.

КР142ЕН12А
КР142ЕН12А

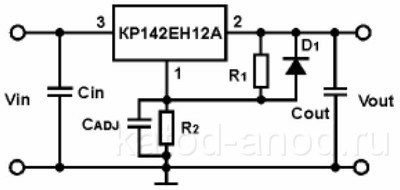

Схема КР142ЕН12А

Чтобы запустить стабилизатор КР142ЕН12А, достаточно на него "навесить" два резистора в виде резистивного делителя для установки необходимого выходного напряжения. Если стабилизатор находится от фильтрующего конденсатора на расстоянии не более 15 см, то входная ёмкость Vin не нужна. Если более 15 см, то эта ёмкость необходима вблизи корпуса стабилизатора КР142ЕН12А. Для сглаживания пульсаций также можно применить выходную ёмкость Vout. Если же необходим очень высокий уровень подавления пульсаций, можно зашунтировать резистор регулирования ёмкостью Cadj. Схема, где есть только КР142ЕН12А и постоянный резистор между выходом и выводом регулирования,  это прецизионный токовый стабилизатор. Напряжение снимается с вывода регулирования. Ток этого стабилизатора считается по формуле I = 1.2/R . Также, КР142ЕН12А можно использовать как источник питания с электронным выключением. Этого достигают закорачиванием вывода регулирования на "землю". При этом на выходе устанавливается напряжение 1.2В.




Схема КР142ЕН12А
Схема КР142ЕН12А

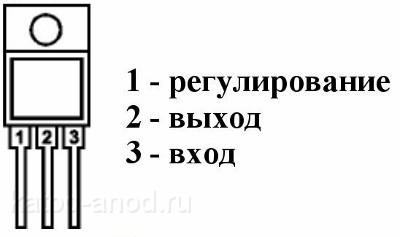

Цоколёвка КР142ЕН12А
Цоколёвка КР142ЕН12А


Характеристики КР142ЕН12А

По сравнению со стандартными фиксированными стабилизаторами, такими как к примеру КР142ЕН5А или КР142ЕН8Б, регулируемый стабилизатор КР142ЕН12А обладает даже лучшей линейностью нагрузочной характеристики. Этот стабилизатор имеет полный набор защит: защита по току и защита от перегрева. Причём, даже если отключить вывод регулирования, все защиты КР142ЕН12А остаются работоспособными.

Предельные параметры КР142ЕН12А

Параметр Величина Ед. измерения
Максимальное напряжение между входом и выходом 40 ВDC
Температура пайки 230 °C
Мощность рассеивания КР142ЕН12А 20 Вт
Диапазон рабочих температур 0 ÷ 125 °C
Диапазон температур хранения −65 ÷ +150 °C
