КР142ЕН5А

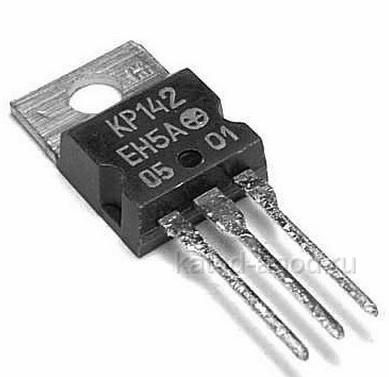

КР142ЕН5А - отечественный интегральный стабилизатор знаменитой линейки КР142. Представляет собой трёхконтактный элемент, выполненный в корпусе ТО220. Выдаёт на выходе постоянное стабилизированное напряжение +5 вольт.

КР142ЕН5А

Характеристики КР142ЕН5А

Наименование	Обозначение	Условия измерения		Мин.	Тип.	Макс.	Единица измерения
Выходное напряжение	Vout	Tj=25°C		4.9	5.0	5.1	В
Выходное напряжение	Vout	7В<Vin<20В 5mA<Iout<1.0A Pt <15Вт		4.75	−	5.25	В
Нестабильность по входному напряжению	Vo line	Tj=25°C	7B<Vin<25B	−	3	100	мВ
Нестабильность по входному напряжению	Vo line	Tj=25°C	8B<Vin<12B	−	1	50	мВ
Нестабильность по току нагрузки	Vo load	Tj=25°C	5mA<Iout<1.5F	−	15	100	мВ
Нестабильность по току нагрузки	Vo load	Tj=25°C	250mA<Iout<750mA	−	5	50	мВ
Ток покоя	Iq	Tj=25C°, Iout=0		−	4.2	8.0	мА
Нестабильность тока покоя	Iq	7B<Vin<25B		−	−	1.3	мА
Нестабильность тока покоя	Iq	5mA<Iout<1.0A		−	−	0.5	мА
Выходное напряжение шума	Vn	Ta=25°C, 10Гц<f<10кГц		−	40	−	мкв
Коэффициент подавления пульсаций	Rrej	f=120кГц		62	78	−	дБ
Падение напряжения	Vdrop	Iout=1.0A, Tj=25°C		−	2.0	−	B
Выходное сопротивление	Rout	f=1кГц		−	17	−	МОм
Ток КЗ	Ios	Tj=25°C		−	750	−	мА
Максимальный выходной ток	Io peak	Tj=25°C		−	2.2	−	A
Температурная нестабильность выходного напряжения	Vout Tj	Iout=5mA, 0°C<Tj<125°C		−	1.1	−	мВ/°C

Область применения КР142ЕН5А

Область применения КР142ЕН5А очень обширна: в блоках источников питания бытовой радиоэлектроники, измерительной техники, промышленных устройств и др. Цоколёвка КР142ЕН5А показана на рисунке ниже.

КР142ЕН5А

Схема подключения КР142ЕН5А

Схема подключения КР142ЕН5А

В случае, если стабилизатор КР142ЕН5А установлен "далеко" от сглаживающего фильтра блока питания (1 метр и более), необходимо на входе стабилизатора разместить электролитический конденсатор.

Зарубежный аналог КР142ЕН5А - 7805
