Типы источников питания


Существуют различные типы источников питания. Большинство из них разработаны для преобразования переменного тока высокого напряжения (AC) в низкое напряжение постоянного тока (DC) для питания различных схем электроники и других устройств. Источники питания могут быть разбиты на несколько функциональных блоков, каждый из которых выполняет свою функцию.

Например, стабилизированный источник питания:

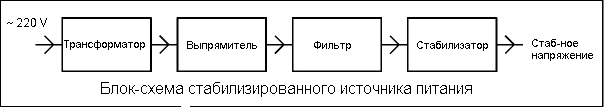

Блок-схема источника питания

Каждый функциональный блок подробно описан на своих страницах:

  • Трансформатор - преобразует (как правило понижает) напряжение сети до нужного напряжения источника питания;
  • Выпрямитель - преобразует (выпрямляет) переменное напряжение с трансформатора в постоянное;
  • Фильтр - сглаживает пульсации выпрямленного напряжения;
  • Стабилизатор - стабилизирует выходное напряжение.

Типы источников питания, составленные из этих блоков, описаны далее. Так же показаны их принципиальные схемы с графиками выходного напряжения.

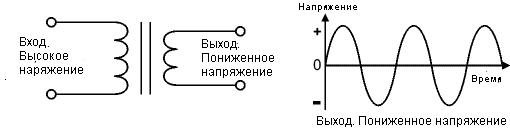

Трансформатор

Трансформатор

Пониженное выходное напряжение трансформатора может быть применено для ламп накаливания, нагревательных элементов, электродвигателей переменного тока. Переменное напряжение не подходит для питания электрических схем, если только они не включают в своём составе выпрямитель и фильтр для сглаживания пульсаций.

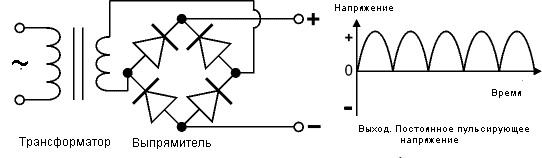

Трансформатор -> выпрямитель

Трансформатор + выпрямитель

Постоянное пульсирующее напряжение подходит для питания ламп накаливания, нагревательных приборов, электродвигателей постоянного тока. Но не подходит для электронных схем, если те не содержат фильтр для сглаживания пульсаций напряжения.

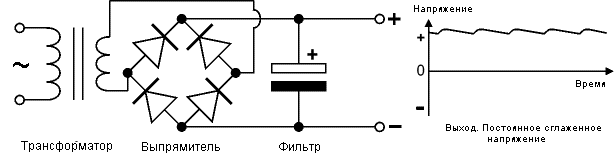

Трансформатор -> выпрямитель -> фильтр

Трансформатор + выпрямитель + фильтр

У выпрямленного и сглаженного постоянного напряжения видны только небольшие пульсации. Такое напряжение подходит для питания большинства электронных схем.

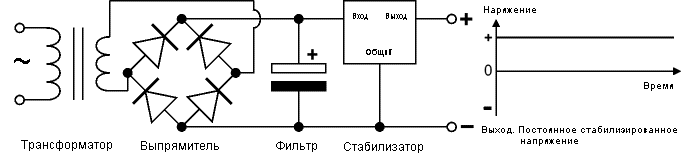

Трансформатор -> выпрямитель -> фильтр -> стабилизатор

Трансформатор + выпрямитель + фильтр + стабилизатор

Стабилизированное напряжение подходит абсолютно для всех электронных схем.

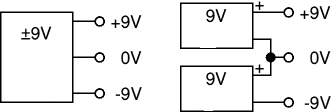

Двуxполярный источник питания

Двухполярный источник питания

Двухполярный источник питания

Двухполярный источник питания - это особый тип источников питания. Некоторые электронные схемы требуют двухполярного питания с положительным и отрицательным напряжением. Такие источники называют двухполярными. Так же их называют двойным источником питания, потому что они похожи на два обычных источника, выходы которых соединены последовательно как показано на схеме. (На самом деле всё несколько сложнее.) Подробнее об этом можно почитать в статье Двухполярный блок питания.

Такие источники имеют три вывода на выходе. Например ±9В источник имеет выводы +9В, -9В и 0.
