Двухполярный блок питания


Двухполярный блок питания часто используется для питания операционных усилителей и выходных каскадов мощных усилителей низкой частоты (audio). Так же двухполярное напряжение используется в компьютерных блоках питания.

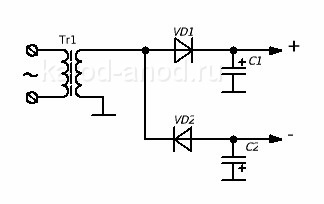

Схема двухполярного блока питания

Схема двухполярного питания

На данном рисунке изображена простейшая схема двухполярного блока питания. Допустим, вторичная обмотка трансформатора выдаёт переменное напряжение 12.6 вольт. Конденсатор C1 заряжается положительным напряжением через диод VD1 во время положительного полупериода, а конденсатор C2 заряжается отрицательным напряжением через диод VD2 во время отрицательного полупериода. Каждый из конденсаторов будет заряжаться до напряжения 17.8 вольт (12.6 * 1.41). Полярности обоих конденсаторов противоположны относительно "земли" (общего вывода).

В данном блоке питания сохраняются проблемы однополупериодных выпрямителей. Т.е. ёмкость конденсаторов должна быть довольно приличной.

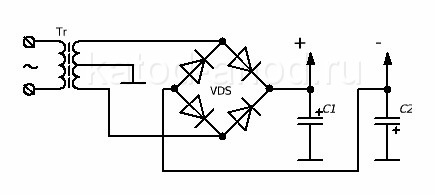

На следующем рисунке показана схема двухполярного блока питания, использующего диодный мост и удвоенную вторичную обмотку трансформатора с отводом от середины как общий вывод.

Двухполупериодный двухполярный блок питания

В данной схеме используется двухполупериодное выпрямление при котором можно использовать конденсаторы фильтра меньшей емкости при том же токе нагрузки. Но, чтобы получить то же напряжение, что и в предыдущей схеме, нам необходимо иметь обмотку на двойное напряжение, т.е. 12.6 х 2 = 25.2 вольта, с отводом от середины.

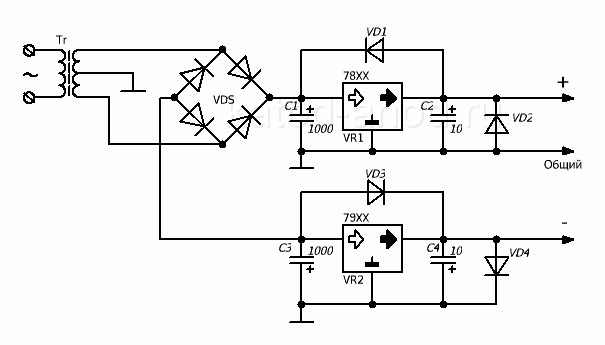

Стабилизированный двухполярный блок питания

Наибольшую ценность представляют стабилизированные двухполярные блоки питания. Именно они применяются в audio усилителях. Такие блоки состоят из двух стабилизированных блоков. Один из них стабилизирует положительное напряжение, а второй - отрицательное относительно общего вывода. Схема такого блока показана на следующем рисунке.

Стабилизированный двухполярный блок питания

При использовании стабилизаторов 7805 и 7905 такой блок будет выдавать стабилизированное двухполярное напряжение ±5В.
