Транзистор КТ3102: КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Д, КТ3102Е


Транзистор КТ3102 - эпитаксиально-планарный, n-p-n структуры, кремниевый, универсальный. Применяется в НЧ устройствах, требовательных к уровню шумов, а также в генераторных и усилительных СЧ и ВЧ устройствах. Является комплементарным по отношению к транзистору КТ3107 КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Д, КТ3102Е выпускаются в металлическом корпусе. КТ3102АМ, КТ3102БМ, КТ3102ВМ, КТ3102ГМ, КТ3102ДМ, КТ3102ЕМ выпускаются в пластмассовом корпусе. Выводы - гибкие.

Маркируются транзисторы следующим образом: КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Д, КТ3102Е на боковой поверхности корпуса непосредственно надписью, КТ3102АМ, КТ3102БМ, КТ3102ВМ, КТ3102ГМ, КТ3102ДМ, КТ3102ЕМ там же надписью, но бывает и цветовая маркировка. Пластмассовый вариант иногда обозначается зелёной меткой на боку корпуса, а конкретный тип прибора уже указывается на торце корпуса маркировочной меткой следующего цвета:

КТ3102АМ - тёмно-красная
КТ3102БМ - жёлтая
КТ3102ВМ - тёмно-зелёная
КТ3102ГМ - голубая
КТ3102ДМ - синяя
КТ3102ЕМ - белая

Все значения параметров, указанные далее для транзисторов КТ3102(А-Е) справедливы для соответствующих параметров транзисторов КТ3102(АМ-ЕМ).

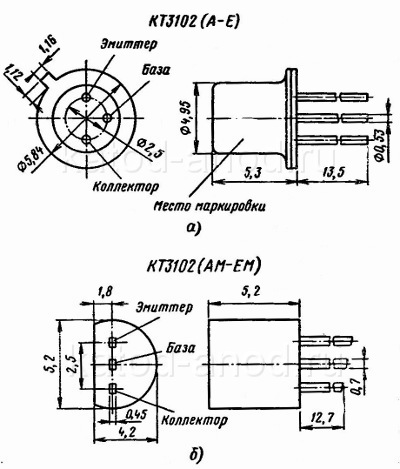

КТ3102 цоколевка

Цоколевка КТ3102 показана на рисунке.

Транзистор КТ3102

Электрические параметры транзистора КТ3102

• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкб = 5 В, Iэ = 2 мА:
 Т = +25°C:
КТ3102А 100 ÷ 250
КТ3102Б, КТ3102В, КТ3102Д 200 ÷ 500
КТ3102Г, КТ3102Е 400 ÷ 1000
 Т = −40°C:
КТ3102А 25 ÷ 250
КТ3102Б, КТ3102В, КТ3102Д 50 ÷ 500
КТ3102Г, КТ3102Е 100 ÷ 1000
 Т = +85°C, не менее:
КТ3102А 100
КТ3102Б, КТ3102В, КТ3102Д 200
КТ3102Г, КТ3102Е 400
• Граничная частота коэффициента передачи тока
Uкб = 5 В, Iэ = 10 мА, не менее:
КТ3102А, КТ3102Б, КТ3102В, КТ3102Д 300 МГц
КТ3102Г, КТ3102Е 150 МГц
• Постоянная времени цепи обратной связи на высокой частоте.
Iэ = 10 мА, Uкб = 5В, не более:
100 пс
• Коэффициент шума при Iэ = 0.2 мА, Uкб = 5 В, f = 1 кГц, не более:
КТ3102А, КТ3102Б, КТ3102В, КТ3102Г 10 дБ
КТ3102Д, КТ3102Е 4 дБ
• Граничное напряжение при Iэ = 10 мА, Iб = 0, не менее:
КТ3102А, КТ3102Б 30 В
КТ3102В, КТ3102Д 20 В
КТ3102Г, КТ3102Е 15 В
• Ток К-Э (обратный), не более:
КТ3102А, КТ3102Б при Uкэ = 50 В 0.1 мкА
КТ3102В, КТ3102Д при Uкэ = 30 В 0.05 мкА
КТ3102Г, КТ3102Е при Uкэ = 20 В 0.05 мкА
• Ток коллектора (обратный), не более:
 КТ3102А, КТ3102Б при Uкб = 50 В
T = +25°C 0.05 ÷ 0.1 мкА
T = −40°C 0.05 мкА
T = +85°C 5 мкА
 КТ3102В, КТ3102Д при Uкб = 30 В
T = +25°C 0.015 ÷ 0.05 мкА
T = −40°C 0.015 мкА
T = +85°C 5 мкА
 КТ3102Г, КТ3102Е при Uкб = 20 В
T = +25°C 0.015 ÷ 0.05 мкА
T = −40°C 0.015 мкА
T = +85°C 5 мкА
• Ток эмиттера (обратный). Uэб = 5 В, не более: 10 мкА
• Ёмкость коллекторного перехода. Uкб = 5 В, не более: 6 пФ

Предельные эксплуатационные характеристики транзисторов КТ3102

• Напряжение К-Б (постоянное):
КТ3102А, КТ3102Б 50 В
КТ3102В, КТ3102Д 30 В
КТ3102Г, КТ3102Е 20 В
• Напряжение К-Э (постоянное):
КТ3102А, КТ3102Б 50 В
КТ3102В, КТ3102Д 30 В
КТ3102Г, КТ3102Е 20 В
• Постоянное напряжение Э-Б 5 В
• Ток коллектора (постоянный): 100 мА
• Ток коллектора (импульсный) при tи ≤ 40 мкс, Q ≥ 500 200 мА
• Рассеиваемая мощность коллектора (постоянная) при T = −40 ... +25°C   250 мВт
• Рабочая температура (окружающей среды) −40 ... +85°C
