Транзистор КТ3107: КТ3107А, КТ3107Б, КТ3107В, КТ3107Г, КТ3107Д, КТ3107Е, КТ3107Ж, КТ3107И, КТ3107К, КТ3107Л


Транзистор КТ3107 - эпитаксиально-планарный, p-n-p структуры, кремниевый, с коэффициентом шума, нормированным на частоте 1 КГц. Применяются в генераторах и усилителях высокой и низкой частоты, а также в различных переключающих устройствах. С транзисторами КТ3102 они составляют комплементарную пару, т.е. имеют схожие параметры, но разную проводимость. Изготавливаются в пластмассовом корпусе, выводы гибкие.

КТ3107 маркировка

Маркируются КТ3107 двумя цветными точками на корпусе:

КТ3107А - голубая и розовая
КТ3107Б - голубая и жёлтая
КТ3107В - голубая и синяя
КТ3107Г - голубая и бежевая
КТ3107Д - голубая и оранжевая
КТ3107Е - голубая и цвета электрик
КТ3107Ж - голубая и салатовая
КТ3107И - голубая и зелёная
КТ3107К - голубая и красная
КТ3107Л - голубая и серая

Весит транзистор не более 0.3 г.

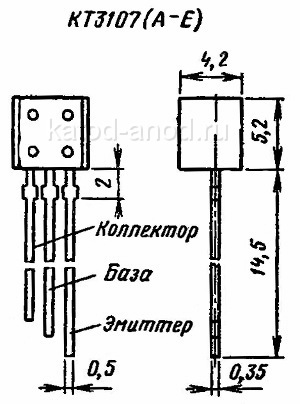

Цоколевка КТ3107

Цоколевка КТ3107 показана на рисунке.

Транзистор КТ3107

Электрические параметры транзистора КТ3107

• Коэффициент передачи тока (статический). Схема с общим эмиттером. при Uкб = 5 В:
 Т = +25°C, Iэ = 2 мА:
КТ3107А, КТ3107В 70 ÷ 140
КТ3107Б, КТ3107Г, КТ3107Е 120 ÷ 220
КТ3107Д, КТ3107Ж, КТ3107И 180 ÷ 460
КТ3107К, КТ3107Л 380 ÷ 800
 Т = −60°C − коэффициент 0.3 от значения при Т = +25°C
 Т = +125°C − коэффициент 0.8 ÷ 2.5 от значения при Т = +25°C
 Iэ = 0.01 мА:
КТ3107А, КТ3107В 20 ÷ 50
КТ3107Б, КТ3107Г, КТ3107Е 30 ÷ 80
КТ3107Д, КТ3107Ж, КТ3107И 40 ÷ 90
КТ3107К, КТ3107Л 100 ÷ 220
 Iэ = 100 мА:
КТ3107А, КТ3107В 30 ÷ 60
КТ3107Б, КТ3107Г, КТ3107Д, КТ3107Е, КТ3107Ж, КТ3107И  50 ÷ 100
КТ3107К, КТ3107Л 90 ÷ 250
• Граничная частота коэффициента передачи тока
при Uкб = 5 В, Iэ = 10 мА, не менее:
200 МГц
• Коэффициент шума при Iэ = 0.2 мА, Uкб = 5 В, f = 1 кГц, не более:
КТ3107А, КТ3107Б, КТ3107В, КТ3107Г, КТ3107Д, КТ3107И, КТ3107К  10 дБ
КТ3107Е, КТ3107Ж, КТ3107Л 4 дБ
• Напряжение насыщения К-Э, не более:
при Iк = 100 мА, Iб = 5 мА 0.5 В
при Iк = 10 мА, Iб = 0.5 мА 0.2 В
• Напряжение насыщения Б-Э, не более:
при Iк = 100 мА, Iб = 5 мА 1 В
при Iк = 10 мА, Iб = 0.5 мА 0.8 В
• Ток коллектора (обратный), при Uкб = 20 В не более:
T = +25°C 0.1 мкА
T = +125°C 4 мкА
• Ток эмиттера (обратный), при Uэб = 5 В не более 0.1 мкА
• Ёмкость коллекторного перехода. Uкб = 10 В, не более: 7 пФ

Предельные эксплуатационные характеристики транзисторов КТ3107

• Напряжение К-Б (постоянное):
КТ3107А, КТ3107Б, КТ3107И 50 В
КТ3107В, КТ3107Г, КТ3107Д, КТ3107К 30 В
КТ3107Е, КТ3107Ж, КТ3107Л 25 В
• Напряжение К-Э (постоянное):
КТ3107А, КТ3107Б, КТ3107И 45 В
КТ3107В, КТ3107Г, КТ3107Д, КТ3107К 25 В
КТ3107Е, КТ3107Ж, КТ3107Л 20 В
• Напряжение Э-Б (постоянное) 5 В
• Ток коллектора (постоянный): 100 мА
• Ток коллектора (импульсный) при tи ≤ 10 мкс, Q ≥ 2   200 мА
• Рассеиваемая мощность коллектора (постоянная):
T ≤ +25°C 300 мВт
T = +125°C 60 мВт
• Тепловое сопротивление переход − среда 0.42°C/мВт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды) −60...+125°C
