Транзистор КТ3109: КТ3109А, КТ3109Б, КТ3109В


Транзистор КТ3109 - структуры p-n-p, эпитаксиально-планарный, кремниевый, услительный. Коэффициент шума нормирован на частоте 800 МГц. Используется в селекторах телевизионных каналов как метрового, так и дециметрового диапазонов. Корпус пластмассовый. Выводы полосковые, гибкие. У вывода базы на корпусе имеется условная маркировка в виде двух цветных точек.

КТ3109А - белая и розовая
КТ3109Б - белая и жёлтая
КТ3109В - белая и синяя

Весит транзистор не более 0.3 г.

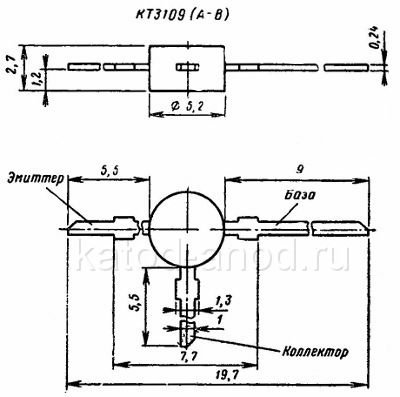

Цоколевка КТ3109

Цоколевка КТ3109 показана на рисунке.

Транзистор КТ3109

Электрические параметры транзистора КТ3109

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкб = 10 В, Iэ = 10 мА:
 Т = +25°C, не менее 15
 Т = −45°C 5 ÷ 240
 Т = +85°C 10 ÷ 500
• Граничная частота коэффициента передачи тока
при Uкб = 10 В, Iэ = 10 мА, не менее:
КТ3109А, КТ3109Б 800 МГц
КТ3109В 600 МГц
Типовое значение 1400 МГц
• Постоянная времени цепи обратной связи
при Iэ = 10 мА, Uкб = 10 В, f = 30 ÷ 100 МГц, не более:
КТ3109А 6 пс
КТ3109Б, КТ3109В 10 пс
Типовое значение 4 пс
• Коэффициент шума при Iэ = 10 мА, Uкб = 10 В, f = 800 МГц, не более:
КТ3109А 6 дБ
КТ3109Б 7 дБ
КТ3109В 8 дБ
Типовое значение 7 дБ
• Коэффициент усиления по мощности
при Iэ = 10 мА, Uкб = 10 В, f = 800 МГц, не менее:
КТ3109А 15 дБ
КТ3109Б, КТ3109В 30 дБ
Типовое значение 18 дБ
• Коэффициент обратного усиления по мощности
при Iэ = 10 мА, Uкб = 10 В, f = 800 МГц, не менее:
КТ3109А −7 дБ
КТ3109Б −3 дБ
КТ3109В −1 дБ
Типовое значение −5 дБ
• Ток коллектора (обратный) при Uкб = 20 В, не более:
 Т = +25°C 0.1 мкА
 Т = +85°C 10 мкА
• Ток эмиттера (обратный) при Uэб = 5 В, не более:
 Т = +25°C 10 мкА
 Т = +85°C 100 мкА
• Ёмкость коллекторного перехода при Uкб = 10 В, не более 1 пФ

Предельные эксплуатационные характеристики транзисторов КТ3109

• Напряжение К-Б (постоянное):
КТ3109А 30 В
КТ3109Б, КТ3109В 25 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 100 кОм:
КТ3109А 25 В
КТ3109Б, КТ3109В 20 В
• Напряжение Э-Б (постоянное) 3 В
• Ток коллектора (постоянный) 50 мА
• Рассеиваемая мощность коллектора (постоянная) при T = −40 ... +25°C:
при T ≤ +40°C 170 мВт
при T = +85°C 100 мВт
• Сопротивление переход-среда (тепловое): 0.65°C/мВт
• Температура перехода (p-n) +150°C
• Рабочая температура (окружающей среды) −45 ... +85°C
