Транзистор КТ315: КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Ж, КТ315И, КТ315Р


Транзистор КТ315 - кремниевый, эпитаксиально-планарный, обратный (структуры n-p-n), усилительный. Предназначен для генерирования и усиления ВЧ колебаний. Может также работать в различных импульсных схемах. Часто применяется в паре с "прямыми" транзисторами КТ361. Имеет герметичный пластмассовый корпус. Буква соответствующего типономинала указывается на корпусе прибора, а также на этикетке. Выводы - гибкие, в форме полоска. Весит не более 0,18г.

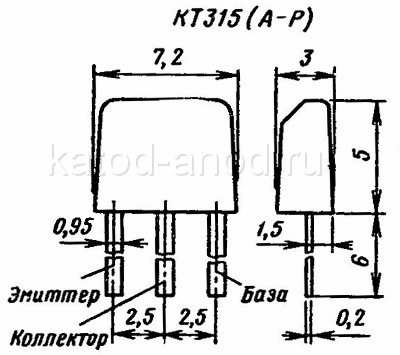

КТ315 цоколевка

Цоколевка КТ315 показана на рисунке. Проще можно объяснить его цоколёвку так. Если смотреть на транзистор КТ315 со стороны нанесённой буквы его типономинала и выводы расположить вниз или на себя, то цоколёвка будет следующая, слева направо: эмиттер, коллектор, база.

Транзистор КТ315

Электрические параметры КТ315

• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкэ = 10В, Iк = 1 мА:
КТ315А, КТ315В 30 ÷ 120
КТ315Б, КТ315Г, КТ315Е 50 ÷ 350
КТ315Д 20 ÷ 90
КТ315Ж 30 ÷ 250
КТ315И не менее 30
КТ315Р 150 ÷ 350
• Граничная частота коэффициента передачи тока
Uкэ = 10В, Iк = 1 мА.
не менее 250 МГц
• Постоянная времени цепи обратной связи.
Iэ = 5 мА, Uкб = 10В, не более:
КТ315А 300 пс
КТ315Б, КТ315В, КТ315Г, КТ315Р 500 пс
КТ315Д, КТ315Е, КТ315Ж 1000 пс
КТ315И 950 пс
• Граничное напряжение. Iэ = 5 мА, не менее:
КТ315А, КТ315Б, КТ315Ж 15 В
КТ315В, КТ315Д, КТ315И 30 В
КТ315Г, КТ315Е, КТ315Р 25 В
• Напряжение насыщения К-Э.
Iб = 2 мА, Iк = 20 мА, не более:
КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Р    0.4 В
КТ315Д, КТ315Е 0.6 В
КТ315Ж 0.5 В
КТ315И 0.9 В
• Напряжение насыщения Б-Э.
Iб = 2 мА, Iк = 20 мА, не более:
КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Р    1 В
КТ315Д, КТ315Е 1.1 В
КТ315Ж 0.9 В
КТ315И 1.3 В
• Ток коллектора (обратный). Uкб = 10 В не более 1 мкА
• Ток К-Э (обратный).
Rбэ = 10 кОм, Uкэ = Uкэ, max, не более:
КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Р    1 мкА
КТ315Ж 10 мкА
КТ315И 100 мкА
• Ток Э (обратный). Uэб = 5 В, не более: 50 мкА
• Ёмкость коллекторного перехода. Uкб = 10 В, не более:
КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Р    7 пФ
КТ315Ж, КТ315И 10 пФ

Предельные эксплуатационные характеристики КТ315

• Напряжение К-Э (постоянное). Rбэ = 10 кОм:
КТ315А 25 В
КТ315Б, КТ315Ж 20 В
КТ315В, КТ315Д 40 В
КТ315Г, КТ315Е, КТ315Р 35 В
КТ315И 60 В
• Постоянное напряжение Б-Э 6 В
• Ток коллектора (постоянный):
КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Р    100 мА
КТ315Ж, КТ315И 50 мА
• Рассеиваемая мощность коллектора (постоянная). Т ≤ +25°C:
КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Р    150 мВт
КТ315Ж, КТ315И 100 мВт
• Температура перехода (p-n) +120°C
• Рабочая температура (окружающей среды) −60 ÷ +100°C

В особых случаях возможна эксплуатация транзисторов КТ315 при Iк = 20 мА и Uкб = 12.5 В в режиме Pк = 250 мВт.
