Транзистор КТ361: КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е


Транзистор КТ361 - усилительный, p-n-p структуры (прямой), эпитаксиально-планарный, кремниевый Основное назначение - применение в усилителях высокой частоты. Часто применяется в паре с "обратными" транзисторами КТ315. Имеет гибкие полосковые выводы и пластмассовый корпус. Тип указывается на упаковке. Весит не более 0.3 г.

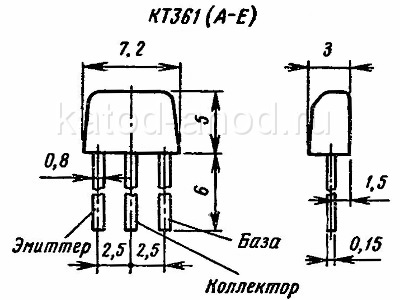

КТ361 цоколевка

Цоколевка КТ361 показана на рисунке. На словах можно объяснить следующим образом. Если смотреть на транзистор со стороны буквы его типономинала и выводы расположить на себя или вниз, то слева направо: эмиттер, коллектор, база.

Транзистор КТ361

Электрические параметры транзистора КТ361

• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкб = 10В, Iэ = 1 мА:
 Т = +25°C:
КТ361А, КТ361Д 20 ÷ 90
КТ361Б, КТ361Г, КТ361Е 50 ÷ 350
КТ361В 40 ÷ 160
 Т = +40°C:
КТ361А, КТ361Д 20 ÷ 250
КТ361Б, КТ361Г, КТ361Е 50 ÷ 500
КТ361В 20 ÷ 300
 Т = −60°C:
КТ361А, КТ361Д 10 ÷ 90
КТ361Б, КТ361Г, КТ361Е 15 ÷ 350
КТ361В 10 ÷ 160
• Граничная частота коэффициента передачи тока
Uкэ = 10В, Iэ = 5 мА.
не менее 250 МГц
• Постоянная времени цепи обратной связи.
Iэ = 5 мА, Uкб = 10В, f = 5 МГц, не более:
КТ361А, КТ361Б, КТ361Г 300 пс
КТ361В, КТ361Е 1000 пс
КТ361Д 250 пс
• Ток коллектора (обратный). Uкб = 10 В, не более:
T = +25 и −60°C 1 мкА
T = +100°C 25 мкА
• Ток К-Э (обратный). Rбэ = 10 кОм, Uкэ = Uкэ, max, не более 1 мкА
• Ёмкость коллекторного перехода. Uкб = 10 В, не более:
КТ361А, КТ361Б    9 пФ
КТ361В, КТ361Г, КТ361Д, КТ361Е 7 пФ

Предельные эксплуатационные характеристики транзисторов КТ361

• Напряжения К-Э, К-Б (постоянные). при Rбэ = 10 кОм:
 T ≤ +35°C
КТ361А 25 В
КТ361Б 20 В
КТ361В, КТ361Д 40 В
КТ361Г, КТ361Е 35 В
 T = +100°C
КТ361А 20 В
КТ361Б 15 В
КТ361В, КТ361Д 35 В
КТ361Г, КТ361Е 30 В
• Постоянное напряжение Б-Э 4 В
• Ток коллектора (постоянный): 50 мА
• Рассеиваемая мощность коллектора (постоянная).
при T = ≤ +35°C 150 мВт
при T = +100°C 30 мВт
• Температура перехода (p-n) +120°C
• Рабочая температура (окружающей среды) −60 ... +100°C

В диапазоне температур +35...+100°C допустимые значения напряжения К-Э и рассеиваемой мощности снижаются линейно.

Допускается трёхкратный изгиб выводов не ближе 2 мм от корпуса транзистора КТ361 с радиусом закругления 1.5 ÷ 2 мм.
Минимально допустимое расстояние от места пайки выводов до корпуса - 2 мм.
