Транзистор КТ326 - усилительный, эпитаксиально-планарный, кремниевый, структуры p-n-p. Основное применение - переключающие устройства и усилители высокой и сверхвысокой частоты.
КТ326А, КТ326Б, 2Т326А, 2Т326Б имеют металлостеклянный корпус и гибкие выводы. Масса не более 0.5 г. Маркировка типа нанесена на корпусе.
КТ326АМ, КТ326БМ имеют пластмассовый корпус и гибкие выводы. Масса не более 0.3 г. Маркируются цветной точкой на корпусе со стороны коллектора: КТ326АМ - розовая, КТ326БМ - жёлтая.

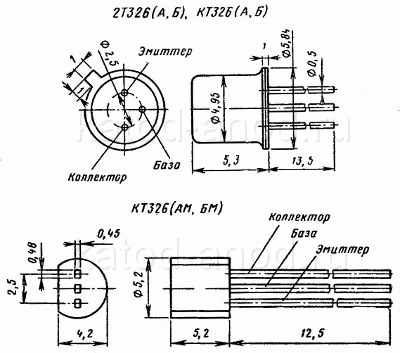

КТ326 цоколевка
Цоколевка КТ326 показана на рисунке.
Электрические параметры КТ326
• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкб = 2 В, Iэ = 10 мА:
Т = +25°C:
КТ326А, 2Т326А, КТ326АМ
20 ÷ 70
КТ326Б, 2Т326Б, КТ326БМ
45 ÷ 160
Т = −60°C:
КТ326А, КТ326АМ
6 ÷ 70
КТ326Б, КТ326БМ
15 ÷ 160
2Т326А, не менее
6
2Т326Б, не менее
15
• Граничная частота коэффициента передачи тока
при Uкб = 5 В, Iэ = 10 мА, не менее:
КТ326А, 2Т326А, КТ326АМ
250 МГц
КТ326Б, 2Т326Б, КТ326БМ
400 МГц
• Постоянная времени цепи обратной связи
при Uкб = 5 В, Iэ = 10 мА, f = 5 МГц
450 пс
• Напряжение насыщения КЭ при Iк = 10 мА, Iб = 1 мА, не более
0.3 В
• Напряжение насыщения БЭ при Iк = 10 мА, Iб = 1 мА, не более
1.2 В
• Ток коллектора (обратный) при Uкб = 10 В, не более:
Т = +25°C
0.5 мкА
Т = +125°C
10 мкА
• Ток эмиттера (обратный) при Uэб = 4 В, не более:
Т = +25°C
0.1 мкА
Т = +125°C 2Т326А, 2Т326Б
10 мкА
• Ёмкость коллекторного перехода при Uкб = 5 В, не более
5 пФ
• Ёмкость эмиттерного перехода при Uэб = 0, не более
4 пФ
Предельные эксплуатационные показатели КТ326
• Напряжение К-Б (постоянное)
20 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 100 кОм
15 В
• Напряжение Э-Б (постоянное)
4 В
• Суммарное напряжение К-Э (постоянное и переменное)
в режиме усиленияпри Rбэ ≤ 100 кОм
20 В
• Ток коллектора (постоянный)
50 мА
• Рассеиваемая мощность коллектора (постоянная):
при Т ≤ +25°C для 2Т326А, 2Т326Б
250 мВт
при Т = +125°C для 2Т326А, 2Т326Б
83 мВт
при Т ≤ +30°C для КТ326А, КТ326Б, КТ326АМ, КТ326БМ
