Транзистор КТ368: КТ368А, КТ368Б, КТ368АМ, КТ368БМ, 2Т368А, 2Т368Б


Транзистор КТ368 - усилительный, сверхвысокочастотный, структуры n-p-n, кремниевый. КТ368А, КТ368АМ, 2Т368А нормируются по коэффициенту шума на частоте 60 МГц. Соответственно транзисторы с буквой Б имеют ненормированный коэффициент шума. Применяются во всех каскадах усилителей высокой частоты. КТ368А, КТ368Б и КТ368АМ, КТ368БМ выпускаются в металлостеклянном корпусе, на котором и указывается их тип. КТ368АМ и КТ368БМ имеют пластмассовый корпус и маркируются условным кодом: АМ - две точки, БМ - одна. Оба корпуса имеют гибкие выводы. Металлостеклянный весит 1 г, пластмассовый - не более 0.5 г.

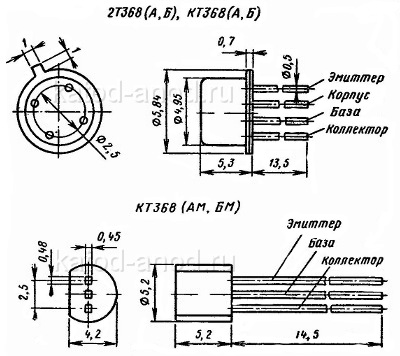

КТ368 цоколевка

Цоколевка КТ368 показана на рисунке.

Транзистор КТ368

Электрические параметры транзистора КТ368

• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкб = 1 В, Iэ = 10 мА:
 КТ368А, КТ368Б:
  Т = +25°C 50 ÷ 300
  Т = −60°C 25 ÷ 300
  Т = +125°C 50 ÷ 600
 КТ368АМ, КТ368БМ:
  Т = +25°C 50 ÷ 450
  Т = −60°C 25 ÷ 450
  Т = +100°C 50 ÷ 600
 2Т368А, 2Т368Б:
  Т = +25°C 50 ÷ 300
  Т = −60°C 25 ÷ 300
  Т = +125°C 40 ÷ 500
• Граничная частота коэффициента передачи тока
Uкб = 5 В, Iэ = 10 мА, не менее:
900 МГц
• Коэффициент шума при Iэ = 10 мА, Uкб = 5 В, f = 60 МГц
для КТ368А, КТ368АМ, 2Т368А, не более:
3.3 дБ
• Граничное напряжение при Iэ = 10 мА, не менее: 15 В
• Ток коллектора (обратный) при Uкб = 15 В, не более:
T = +25°C 0.5 мкА
T = +125°C 2Т368А, 2Т368Б 5 мкА
• Ток эмиттера (обратный) при Uэб = 4 В, не более: 1 мкА
• Ёмкость коллекторного перехода при Uкб = 5 В, не более: 1.7 пФ
• Ёмкость эмиттерного перехода
при Uэб = 1 В для 2Т368А, 2Т368Б, не более 3 пФ
при Uэб = 4 В для КТ368А, КТ368Б, КТ368АМ, КТ368БМ, не более
3 пФ
• Ёмкость конструктивная КТ368А, КТ368Б, 2Т368А, 2Т368Б:
между корпусом и выводом эмиттера 0.45 пФ
между корпусом и выводом коллектора 0.6 пФ
между корпусом и выводом базы 0.4 пФ
между выводами эмиттера и коллектора 0.08 пФ
между выводами базы и коллектора 0.15 пФ
• Индуктивность выводов базы и эмиттера при l=3 мм
для КТ368А, КТ368Б, 2Т368А, 2Т368Б:
4.5 нГн

Предельные эксплуатационные характеристики транзисторов КТ368

• Напряжение К-Б (постоянное) 15 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 3 кОм 15 В
• Постоянное напряжение Э-Б 4 В
• Напряжение коллектор-база (импульсное) при tи ≤ 0.5 мс, Q ≥ 2 20 В
• Напряжение К-Э (импульсное) при Rбэ ≤ 3 кОм, tи ≤ 0.5 мс, Q ≥ 2    20 В
• Ток эмиттера и коллектора (постоянный) 30 мА
• Импульсный ток эмиттера и коллектора при tи ≤ 0.5 мс, Q ≥ 2 60 мА
• Рассеиваемая мощность коллектора (постоянная):
 КТ368А, КТ368Б:
  T ≤ +65°C 225 мВт
  T = +125°C 60 мВт
 КТ368АМ, КТ368БМ:
  T ≤ +65°C 225 мВт
  T = +100°C 100 мВт
 2Т368А, 2Т368Б:
  T ≤ +65°C, P ≥ 65 Па 225 мВт
  T ≤ +65°C, P = 665 Па 225 мВт
  T = +125°C 60 мВт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды)
 КТ368А, КТ368Б, 2Т368А, 2Т368Б −60°...+125°C
 КТ368АМ, КТ368БМ −60°...+100°C

При температуре от +65°C до +125°C (для КТ368АМ, КТ368БМ до +100°C) допустимое значение рассеиваемой мощности снижается линейно.
