Транзистор КТ605: КТ605А, КТ605Б, КТ605АМ, КТ605БМ


Транзистор КТ605 - мезапланарный, структуры n-p-n, кремниевый. Применяется в импульсных и переключающих высокочастотных устройствах, усилителях. КТ605А и КТ605Б имеют гибкие выводы и металлостеклянный корпус массой не более 2 г. КТ605АМ и КТ605БМ имеют жёсткие выводы и пластмассовый корпус. Масса пластмассового варианта - не более 1 г.

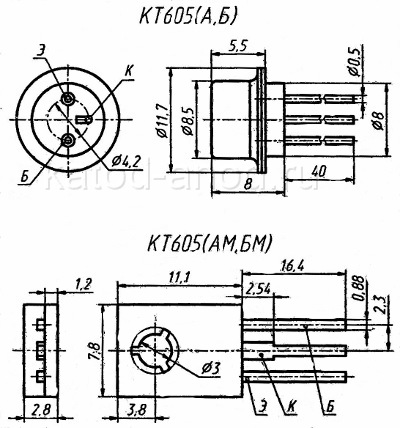

Цоколевка КТ605 показана на рисунке.

Транзистор КТ605

Электрические параметры транзистора КТ605

• Коэффициент передачи тока (статический).
Схема с общим эмиттером при Uкб = 40 В, Iэ = 20 мА:
  КТ605А, КТ605АМ 10 ÷ 40
  КТ605Б, КТ605БМ 30 ÷ 120
• Граничная частота коэффициента передачи тока. Схема с ОЭ
при Uкб = 40 В, Iэ = 20 мА, не менее
40 МГц
• Ёмкость коллекторного перехода при Uкб = 40 В, f = 2 МГц, не более   7 пФ
• Ёмкость эмиттерного перехода при Uэб = 0, f = 2 МГц, не более 50 пФ
• Напряжение насыщения К-Э
при Iк = 20 мА, Iб = 2 мА, не более
8 В
• Обратный ток К-Э при Uкэ = 250 В, не более 20 мкА
• Обратный ток эмиттера при Uэб о = 5 В, не более 50 мкА

Предельные эксплуатационные характеристики транзисторов КТ605

• Напряжение К-Б (постоянное):
  при Т = +100°C 300 В
  при Т = +150°C 150 В
• Напряжение К-Э (постоянное) при Rбэ = 1 КОм:
  при Т = +100°C 250 В
  при Т = +150°C 125 В
• Напряжение Э-Б (постоянное):
  при Т = +100°C 5 В
  при Т = +150°C 2.5 В
• Ток коллектора (постоянный) 100 мА
• Ток коллектора (импульсный) 200 мА
• Рассеиваемая мощность (постоянная):
    Т = +25°C 400 мВт
    Т = +100°C 170 мВт
• Тепловое сопротивление переход - среда: 300°C/Вт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды и корпуса) −40...+150°C
