Транзистор КТ908: КТ908А, КТ908Б, 2Т908А


Транзистор КТ908 - переключательный, кремниевый, структуры n-p-n, мезапланарный. Применение - импульсные модуляторы, преобразователи и стабилизаторы напряжения. Имеет жёсткие выводы со стеклянными изоляторами и металлический корпус. Масса не более 22 г. В комплекте бывает накидной фланец, массой не боее 12 г.

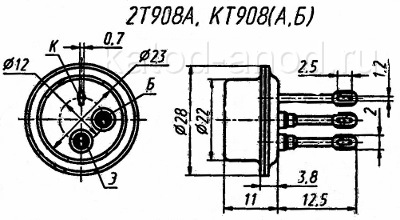

Цоколевка КТ908 показана на рисунке.

Транзистор КТ908

Электрические параметры транзистора КТ908

• Коэффициент передачи тока (статический).
Схема с общим эмиттером при Uкэ = 10 В, Iк = 2 А:
  при Тк = +25°C:
    Uкэ = 2 В, Iк = 10 А для КТ908А, 2Т908А 8 ÷ 60
    Uкэ = 4 В, Iк = 4 А для КТ908Б, не менее 20
  при Тк = −60°C:
    Uкэ = 2 В, Iк = 10 А для КТ908А, 2Т908А 6 ÷ 60
    Uкэ = 4 В, Iк = 4 А для КТ908Б, не менее 10
• Отношение статического коэффициента передачи тока
при Тк = +125°C к статическому коэффициенту передачи тока
при Тк = +25°C, Uкэ = 2 В, Iк = 5 А, не более:
    КТ908А 5
    КТ908Б 5
    2Т908А 3
• Модуль коэффициента передачи тока на высокой частоте
при f = 10 МГц, Uкэ = 10 В, Iэ = 1 А, не менее:
  КТ908А, КТ908Б 3
  2Т908А 5
• Напряжение насыщения К-Э, не более:
  при Iк = 10 А, Iб = 2 А для КТ908А, 2Т908А 1.5 В
  при Iк = 5 А, Iб = 1 А для 2Т908А 0.8 В
  при Iк = 4 А, Iб = 0.4 А для КТ908Б 1 В
• Напряжение насыщения Б-Э, не более
  при Iк = 10 А, Iб = 2 А для КТ908А, КТ908Б, 2Т908А 2.3 В
  при Iк = 5 А, Iб = 1 А для 2Т908А 1.6 В
• Время включения при Iк = 5 А, Iб = 1 А 0.1 ÷ 0.3 мкс
• Время спада при Iк = 5 А, Iб = 1 А 0.1 ÷ 0.3 мкс
• Время рассасывания при Iк = 5 А, Iб = 1 А 0.6 ÷ 2.6 мкс
• Ёмкость коллекторного перехода при Uкб = 40 В, f = 300 КГц, не более
700 пФ
• Обратный ток К-Э при Uкэ = 70 В, не более:
  при Тк = −60...+25°C:
    Uкэ = 100 В, Rбэ = 10 Ом для КТ908А, 2Т908А 25 мА
    Uкэ = 60 В, Rбэ = 250 Ом для КТ908Б, не менее 50 мА
  при Тк = +125°C:
    Uкэ = 80 В, Rбэ = 10 Ом для 2Т908А 50 мА
    Uкэ = 80 В, Rбэ = 10 Ом для КТ908А 75 мА
    Uкэ = 60 В, Rбэ = 250 Ом для КТ908Б 150 мА
• Обратный ток эмиттера при Uэб = 5 В, не более: 300 мА

Предельные эксплуатационные характеристики транзисторов КТ908

• Напряжение К-Э (постоянное) при Тп −60...+100°C:
  Rбэ = 10 Ом для КТ908А, 2Т908А 100 В
  Rбэ = 250 Ом для КТ908Б 60 В
• Напряжение К-Б (постоянное) при Тп −60...+100°C: 140 В
• Напряжение Э-Б (постоянное) 5 В
• Ток коллектора (постоянный) 10 А
• Ток базы (постоянный) 5 А
• Рассеиваемая мощность коллектора (постоянная) при Тк −60...+50°C
50 Вт
• Температура p-n перехода +150°C
• Температура корпуса +125°C
• Рабочая температура (окружающей среды) −60...Тк = +125°C
