Транзистор КТ972: КТ972А, КТ972Б


Транзистор КТ972 (КТ972А, КТ972Б) - усилительный, структуры n-p-n, кремниевый, эпитаксиально-планарный. Основная область применения - выходные каскады систем автоматики. Имеет жёсткие выводы и пластмассовый корпус. Масса - не более 1 г.

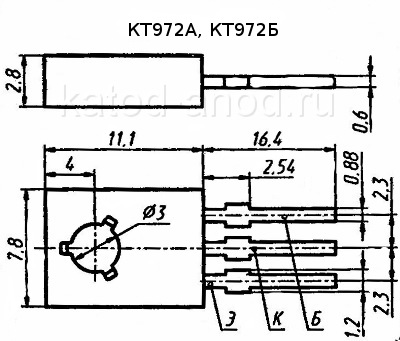

Цоколёвка КТ972 (КТ972А, КТ972Б)

Транзистор КТ972

Электрические параметры транзистора КТ972

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкэ = 10 В, Iэ = 1 мА, не менее
  Т = +25°C 750
  Т = +85°C 900
  Т = −45°C 500
• Модуль коэффициента передачи тока на высокой частоте
при Uкэ = 10 В, Iк = 1 А, f = 100 МГц, не менее
2
• Напряжение насыщения К-Э при Iк = 500 мА, Iб = 50 мА, не более   1.5 В
• Напряжение насыщения Б-Э при Iк = 500 мА, Iб = 50 мА, не более   2.5 В
• Время рассасывания при Iк = 500 мА, Iб = 50 мА, не более 200 нс
• Ток К-Э (обратный) при Uкэ r = Uкэ r макс, Rбэ = 1 КОм, не более:
  Т = −45...+25°C 1 мА
  Т = +85°C 10 мА

Предельные эксплуатационные характеристики транзисторов КТ972

• Напряжение К-Э (постоянное) при Rбэ ≤ 1 КОм:
  КТ972А 60 В
  КТ972Б 45 В
• Напряжение К-Б (постоянное):
  КТ972А 60 В
  КТ972Б 45 В
• Постоянное напряжение Э-Б 5 В
• Ток коллектора (постоянный) 4 А
• Рассеиваемая мощность коллектора (постоянная)
при Тк = −45...+25°C
8 Вт
• Тепловое сопротивление переход - корпус 15.6°C/Вт
• Температура p-n перехода +150°C
• Рабочая температура (окружающей среды): −45...Тк = +85°C
