Транзистор КТ973: КТ973А, КТ973Б


Транзистор КТ973 :КТ973А, КТ973Б - усилительный, эпитаксиально-планарный, структуры p-n-p, кремниевый. Применение - выходные каскады систем автоматики. Имеет жёсткие выводы и пластмассовый корпус. На корпусе указывается тип прибора. Масса транзистора КТ973 (КТ973А, КТ973Б) - не более 1 г.

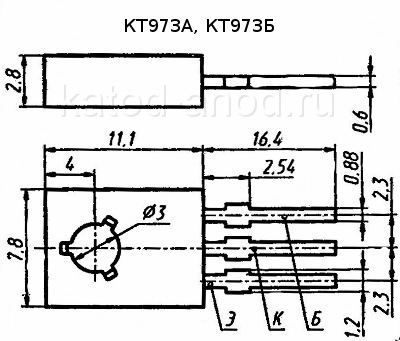

Транзистор КТ973

Электрические параметры транзисторов КТ973: КТ973А, КТ973Б

• Коэффициент передачи тока (статический). Схема с общим эмиттером
при Uкб = 3 В, Iэ = 1 А, не менее
  Т = +25°C 750
  Т = +85°C 900
  Т = −45°C 500
• Модуль коэффициента передачи тока на высокой частоте
при Uкэ = 10 В, Iк = 1 А, f = 100 МГц, не менее
2
• Напряжение насыщения К-Э при Iк = 500 мА, Iб = 50 мА, не более 1.5 В
• Напряжение насыщения база - эмиттер при Iк = 500 мА, Iб = 50 мА, не более   2.5 В
• Время рассасывания при Iк = 500 мА, Iб = 50 мА, не более 200 нс
• Ток К-Э (обратный) при Uкэr = Uкэr, макс, Rбэ = 1 кОм, не более:
  Т = −45...+25°C 1 мА
  Т = +85°C 10 мА

Предельные эксплуатационные характеристики транзистора КТ973

• Напряжение К-Б (постоянное):
  КТ973А 60 В
  КТ973Б 45 В
• Напряжение К-Э (постоянное) при Rбэ ≤ 1 КОм:
  КТ973А 60 В
  КТ973Б 45 В
• Постоянное напряжение Б-Э 5 В
• Ток коллектора (постоянный) 4 А
• Постоянная рассеиваемая мощность коллектора
при Тк = −45...+25°C
8 Вт
• Температура p-n перехода транзисторов КТ973 (КТ973А, КТ973Б)    +150°C
• Тепловое сопротивление переход - корпус 15.6°C/Вт
• Рабочая температура (окружающей среды): −45°C...Тк = +85°C

При Тк = +25...+85°C Pк. макс транзисторов КТ973 (КТ973А, КТ973Б) рассчитывается по формуле
Pк. макс, Вт = (150 − Тк) / 15,6.
