Симистор КУ208Г, КУ208В, КУ208Б, КУ208А

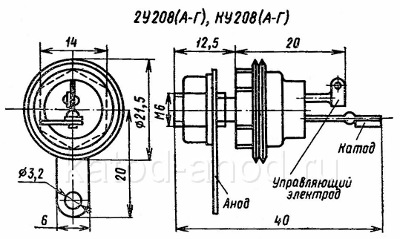

Симисторы КУ208Г, КУ208В, КУ208Б, КУ208А - триодные, планарные, структуры p-n-p-n, кремниевые, незапираемые, симметричные. (Также называемые тиристорами. Симистор - симметричный тиристор.) Основное назначение - симметричные переключающие элементы средней мощности для устройств автоматической коммутации и регулирования цепей силовой автоматики на переменном токе. Имеют металлостеклянный корпус и жёсткие выводы. Тип симистора нанесён на его корпусе. Весит (вместе с комплектующими) не более 18 г. Без комплектующих - 12 г.

КУ208

КУ208 : электрические параметры

Напряжение в открытом состоянии при Iос = 5 А, Т = +25 и -60°C, не более 2 В
Отпирающее напряжение управления (импульсное), не более
При Т = +25°C для КУ208А, КУ208Б, КУ208В, КУ208Г 5 В
При Т = -60°C для 2У208А, 2У208Б, 2У208В, 2У208Г 7 В
Отпирающий ток управления КУ208 (импульсный) при Iзс = 10 В, не более
При Т = +25°C
2У208А, 2У208Б, 2У208В, 2У208Г 150 мА
КУ208А, КУ208Б, КУ208В, КУ208Г 160 мА
При Т = -60°C для 2У208А, 2У208Б, 2У208В, 2У208Г 250 мА
Постоянный ток в закрытом состоянии (зс) при Uзс = Uзс. макс,
Т = -60°C и Тмакс, не более
5 мА
Время включения при Uзс = Uзс макс и Iос = 5 А, не более 5 мкс
Время выключения при Uзс = Uзс макс и Iос = 5 А, не более 5 мкс
Ток удержания при Uзс = 10 В, не более 150 мА

КУ208 : предельные характеристики симисторов

Постоянное напряжение КУ208 в закрытом состоянии:
КУ208А, 2У208А 100 В
КУ208Б, 2У208Б 200 В
КУ208В, 2У208В 300 В
КУ208Г, 2У208Г 400 В
Импульсное напряжение управления при Iи ≤ 50 мкс: 10 В
Скорость нарастания напряжения в закрытом состоянии:
КУ208А, КУ208Б, КУ208В, КУ208Г 10 В/мкс
2У208А, 2У208Б, 2У208В, 2У208Г 15 В/мкс
Постоянный ток или действующее значение
синусоидального тока в открытом состоянии:
при Тк = -60...+70°C 5 А
При Тк = +110°C для 2У208А, 2У208Б, 2У208В, 2У208Г 0,5 A
Ток в открытом состоянии (импульсный):
при Тк = -60...+70°C:
КУ208А, КУ208Б, КУ208В, КУ208Г 10 А
2У208А, 2У208Б, 2У208В, 2У208Г 15 А
при Тк = +110°C для 2У208А, 2У208Б, 2У208В, 2У208Г 1,5 А
Перегрузочный ток в открытом состоянии (импульсный)
в течение одного полупериода синусоидального сигнала
на частоте f = 50 Гц:
при Тк = -60...+70°C 30 А
при Тк = +110°C для 2У208А, 2У208Б, 2У208В, 2У208Г 3 А
Импульсный ток управления (прямой) при tи ≤50 мкс. 1 А
Рассеиваемая мощность КУ208 (средняя):
при Тк = -60...+70°C 10 Вт
при Тк = +110°C для 2У208А, 2У208Б, 2У208В, 2У208Г 1 Вт
Рассеиваемая мощность управления (импульсная)
при tи ≤50 мкс, fу ≤ 400 Гц и Тк = -60...+70°C
5 Вт
Рабочая частота 400 Гц
Рабочая температура КУ208 :
КУ208А, КУ208Б, КУ208В, КУ208Г −60...+85°C
2У208А, 2У208Б, 2У208В, 2У208Г −60...+110°C

Нормальная работа симистора обеспечивается
при следующих полярностях анодного и управляющего напряжений:
Напряжение анода КУ208 Напряжение упр. электрода
+ +
+
Допустимое значение статического потенциала 2000 В.
