Резистор ОМЛТ


Резистор ОМЛТ с металлодиэлектрическим проводящим слоем. Используется как элемент навесного монтажа в цепях переменного, импульсного и постоянного тока. Резистор ОМЛТ относится к типу неизолированных.

Резистор ОМЛТ
Номинальная
мощность, Вт
Диапазон номинальных
сопротивлений, Ом

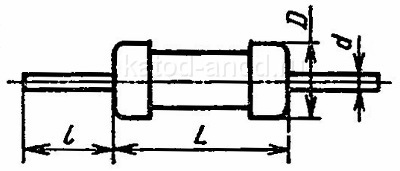

Размеры, мм Масса, г,
не более
D L l d
0,125 8,2...3 x 106 2,2 6,0 20 0,6 0,15
0,25 8,2...5,1 x 106 3,0 7,0 20 0,6 0,25
0,5 1,0...5,1 x 106 4,2 10,8 25 0,8 1,0
1 1,0...10 x 106 6,6 13,0 25 0,8 2,0
2 1,0...10 x 106 8,6 18,5 25 1,0 3,5

Значения (промежуточные) номинальных сопротивлений резисторов ОМЛТ соответствуют ряду Е24 с допусками ±5%, ±10% и ряду E96 с допуском ±2%.

Температурный коэффициент сопротивления резисторов ОМЛТ

Диапазон номинальных
сопротивлений, Ом
TKC, 10−6 1/°С,
в интервале температур
-60...+20°C +20...+125°C
1...100 ±500 ±500
1...976 x 103 ±1200 ±700
1 х 106 и более ±1200 ±1000

Уровень собственных шумов резистора - 5 мкВ/В

Предельные характеристики резисторов ОМЛТ

Рабочая температура (окружающей среды):
При номинальной электрической нагрузке -60...+70°С
При снижении электрической нагрузки до 0,1 Pн -60...+125°С
Относительная влажность воздуха при Т = +35°С до 98%
Пониженное атмосферное давление до 0,00013 Па
(10-6 мм рт. ст.)
Рабочее напряжение (предельное) переменного и постоянного тока:
0,125 Вт 200 В
0,25 Вт 250 В
0,5 Вт 350 В
1 Вт 500 В
2 Вт 750 В
Наработка на отказ (максимальная) 25 тыс. часов
Срок сохраняемости 25 лет
