Резисторы ПТМН


Резисторы ПТМН применяются в цепях постоянного и переменного тока частотой до 1 МГц и напряжением амплитудой до 400 В. Резисторы ПТМН - для навесного монтажа, изолированные. В зависимости от номинальной мощности резисторы ПТМН выпускаются двух видов: ПТМН-0.5 и ПТМН-1.

Резисторы ПТМН
Номинальная
мощность, Вт
Диапазон номинальных
сопротивлений, Ом
Размеры, мм Масса, г,
не более

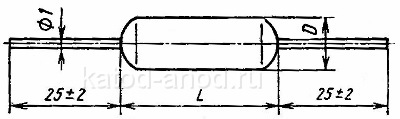

D L
ПТМН 0.5 1...300×103 7 15 1.8
ПТМН 1 1...1 × 106 9 23 5

Промежуточные значения номинальных сопротивлений резисторов ПТМН соответствуют ряду Е24.


• Температурный коэффициент сопротивления резисторов ПТМН
±100 × 10−6 1/°С
• Сопротивление изоляции при нормальных климатич. условиях, не менее 104 МОм


Предельные характеристики резисторов ПТМН

• Рабочая температура (окружающей среды):
   При номинальной электрической нагрузке −60...+85°С
   При снижении электрической нагрузки до 0.1Pн −60...+125°С
• Относительная влажность воздуха при Т = +35°С
до 98%
• Пониженное атмосферное давление до 667 Па (5 мм рт. ст.)
• Наработка на отказ (минимальная):
   Pн = 0.5 Вт 25 тыс. ч.
   Pн = 1 Вт 10 тыс. ч.
• Сохраняемость 15 лет
