Реле РМУГ


Реле РМУГ - одностабильное, герметичное, питаемое постоянным током. Назначение - коммутация электроцепей как постоянного, так и переменного тока частотой 50 ÷ 400 Гц.

Реле РМУГ соответствует требованиям ГОСТ 16121-79 и техническим условиям РС0.452.012ТУ.

Условия эксплуатации реле РМУГ

  • Температура окружающей среды: −60...+85°C.
  • Циклическое воздействие температур при пяти циклах: −60 и +85°C.
  • Повышенная относительная влажность до 98% при температуре +35°C.
  • Атмосферное давление: 666 ÷ 103,9×103 Па.

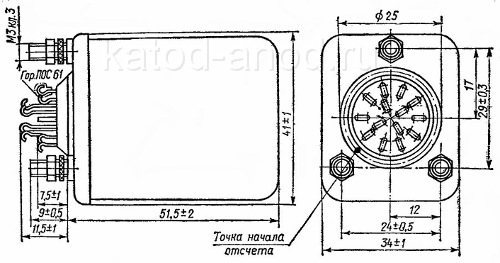

Реле РМУГ

Характеристики реле РМУГ

Исполнение Число
и тип
контактов
Сопротивле-
ние обмотки,
Ом
Ток, мА Напряжение, В
срабатыва-
ния,
не более
отпускания,
не менее
срабатыва-
ния,
не более
отпускания,
не менее
рабочее
РС4.523.401 2п, 1з 680 ± 68 15 4 27 ± 3
РС4.523.402 4п 430 ± 43
РС4.523.403 5000 ± 500 11 2.7 80 ÷ 85
РС4.523.404
РС4.523.405
2п, 1з
9
8
1.7
1.3
60+3−2
РС4.523.406
РС4.523.418
РС4.523.419
2п
1п
2п
430 ± 43
21 ± 2.1
5000 ± 500
27
110
8
5
28
1.5
27 ± 3
6 ± 1
60+3−2
РС4.523.420*
РС4.523.421

4п
76 ± 7.6
107 ± 10.7
4.5
7
0.7
2.5
6 ± 1
12 ± 2
ХП4.523.423 1п 2200 ± 220 8.5 2 27 ± 3

* - с замедлением при срабатывании.

Материал контакта - Ср999.
Сопротивление электрического контакта реле РМУГ не более 0,6 Ом.
Масса реле реле РМУГ не более 160 г.


Принципиальная электрическая схема реле РМУГ
Принципиальная электрическая
схема реле РМУГ

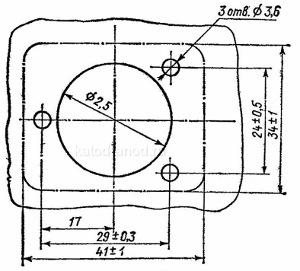

Разметка для крепления реле РМУГ
Разметка для крепления реле РМУГ
