Резистор С1-4

Резистор С1-4 - с углеродистым проводящим слоем. Применяется в цепях импульсного, постоянного и переменного тока. Используется как элемент навесного монтажа. Является неизолированным резистором.

Номи- наль- ная мощ- ность, Вт	Диа- пазон номи- нальных сопро- тивлений, Ом	Размеры, мм				Мас- са, г, не бо- лее

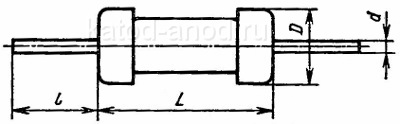

Номи- наль- ная мощ- ность, Вт	Диа- пазон номи- нальных сопро- тивлений, Ом	D	L	l	d	Мас- са, г, не бо- лее
0,125	10...2×10⁶	2,4	7,3	16	0,6	0,18
0,25	10...10×10⁶	3,9	10,5	25	0,6	0,7
0,5	10...10×10⁶	5,5	16	25	0,8	1,3

Значения (промежуточные) номинальных сопротивлений резисторов С1-4 соответствуют ряду Е24 с допусками ±5%; ±10%; и ряду E48 с допуском ±2%.

Температурный коэффициент сопротивления резисторов С1-4

Номи- наль- ная мощ- ность, Вт	Диа- пазон номи- наль- ных сопро- тивле- ний, Ом	TKC, 10^-6 1/°С, в интервале температур
Номи- наль- ная мощ- ность, Вт	Диа- пазон номи- наль- ных сопро- тивле- ний, Ом	-60... +20 °C	+20... +125 °C
0,125	До 9,1×10³ 9,1×10³...0,24×10⁶ 0,24×10s⁶...1×10⁶ Более 1×10⁶	-800 -1200 -2000 -2500	-500 -800 -1200 -1500
0,25	До 9,1×10³ 9,1×10³...0,91×10⁶ Более 0,91×10⁶	-800 -1200 -2500	-600 -800 -1700
0,25	До 9,1×10³ 9,1×10³...0,91×10⁶ 0,91×10⁶...10×10⁶	-800 -1200 -2500	-600 -800 -1700

Уровень собственных шумов резистора - 5 мкВ/В

Предельные характеристики резисторов С1-4

Рабочая температура (окружающей среды):
При номинальной электрической нагрузке	-60...+70°С
При снижении электрической нагрузки до 0,1 P_н	-60...+125°С
Относительная влажность воздуха при Т = +25°С	до 98%
Пониженное атмосферное давление	до 13 Па (0,1 мм рт. ст.)
Рабочее напряжение (предельное) переменного и постоянного тока:
0,125 Вт	200 В
0,25 Вт	350 В
0,5 Вт	500 В
Наработка на отказ (максимальная)	18 тыс. часов
Срок сохраняемости	15 лет
