Резисторы ТВО


Резисторы ТВО - с объёмным проводящим слоем. Используются как элементы навесного монтажа в цепях переменного, постоянного и импульсного тока. Являются изолированными резисторами.

Резисторы ТВО
Номи-
наль-
ная
мощ-
ность, Вт
Диа-
пазон номи-
наль-
ных
сопро-
тивле-
ний, Ом

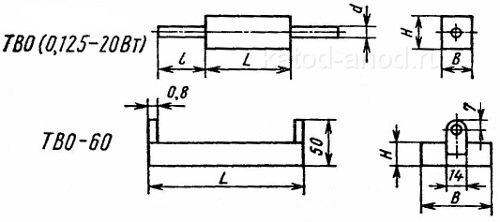

Размеры, мм Мас-
са, г,
не бо-
лее
H B L d l
ТВО 0,125 1...100 x 103 2,5 1,5 8 0,5 25 0,2
ТВО 0,25 1...510 x 103 3,7 2,2 13,5 0,6 0,6
ТВО 0,5 1...1 x 106 19 0,7
ТВО 1 5 4 29,5 0,8 2,6
ТВО 2 6 5 36,5 1 20 4,1
ТВО 5 27...1 x 106 11,5 9,5 77,0 1 30
ТВО 10 15 10,5 112 60
ТВО 20 24...100 x 103 25,5 19,5 1,5 155
ТВО 60 24...100 x 103 28 47 1,6 Вы-
воды
лепе-
стко-
вые
190

Значения (промежуточные) номинальных сопротивлений резисторов ТВО соответствуют ряду Е24 с допусками ±5%; ±10%; ±20%.



Температурный коэффициент сопротивления резисторов ТВО

Номи-
наль-
ная
мощ-
ность, Вт
Диа-
пазон номи-
наль-
ных
сопро-
тивле-
ний, Ом
TKC, 10-6 1/°С,
в интервале температур
-60...+20°C +20...+155°C
ТВО 0,125 До 9,1
Более 9,1
±1000
-2000
-
-
До 20
Более 20
-
-
±600
-1200
ТВО 0,25 - ТВО 2 До 10
10...100 x 103
Более 100 x 103
±900
-800
-800
±600
-900
-1200
ТВО 5; ТВО 10 До 470 x 103
Более 470 x 103
-1800
-1800
-900
-1200
ТВО 20; ТВО 60 24...100 x 103 -1800 -900


Сопротивление изоляции в нормальных климатический условиях, не менее:
0,125 Вт 1000 х 106 Ом
0,25 - 60 Вт 500 х 106 Ом
Уровень собственных шумов, не более:
Для 0,25 - 60 Вт до 100 х 103 Ом 5 мкВ/В
Для 0,125; 0,25 - 10 Вт более 100 х 103 Ом 10 мкВ/В


Предельные характеристики резисторов ТВО

Рабочая температура (окружающей среды):
При номинальной электрической нагрузке -60...+85°С
При снижении электрической нагрузки до 0,1 Pн -60...+155°С
Относительная влажность воздуха при Т = +25°С до 98%
Пониженное атмосферное давление
0,125...2 Вт 13 Па
(0,1 мм рт. ст.)
5; 10; 20 Вт 667 Па
(5 мм рт. ст.)
60 Вт 4389 Па
(33 мм рт. ст.)
Рабочее напряжение (предельное) переменного и постоянного тока:
0,125 Вт 100 В
0,25 Вт 300 В
0,5 Вт 400 В
1 Вт 500 В
2 Вт 750 В
Наработка на отказ (максимальная):
0,125 Вт 20 тыс. часов
5...10 Вт 10 тыс. часов
0,25...2 Вт 7,5 тыс. часов
20...60 Вт 5 тыс. часов
Срок сохраняемости 12 лет
