Удвоитель напряжения

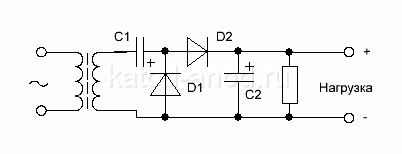

Удвоитель постоянного напряжения
Удвоитель постоянного напряжения
(однополупериодный)

Удвоитель напряжения означает, что напряжение на его выходе в два раза выше чем на выходе обычного выпрямителя. Удвоители, также как и обычные выпрямители, бывают двух типов: однополупериодные и двухполупериодные. На рисунке справа представлена схема обычного однополупериодного удвоителя с положительным напряжением на выходе. Однополупериодным умножителям напряжения присущи теже недостатки, что и аналогичным выпрямителям. Можно увидеть, что частота заряда конденсатора C1 равна частоте входного напряжения. Т.е. он заряжается один раз за период. Между этими циклами зарядки идёт цикл разрядки такой же длительности. Поэтому в этой схеме необходимо серьёзно отнестись к сглаживанию пульсаций.



Двухполупериодный удвоитель напряжения

Но более распространён двухполупериодный удвоитель напряжения. Сразу надо сказать, что как предыдущая схема, так и эта, может быть подключена к сети переменного напряжения напрямую, минуя трансформатор. Это если требуется напряжение, вдвое превышающее сетевое и не требуется гальваническая развязка с сетью.
В этом случае серьёзно повышаются требования к соблюдению техники безопасности!

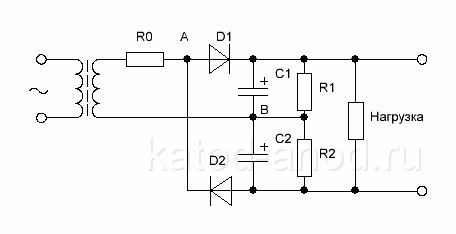

Схема удвоителя напряжения
Схема удвоителя напряжения
(двухполупериодный)

Резистор R0, как обычно, установлен для ограничения импульсов тока в диодах. Его значение сопротивления невелико и, как правило не превышает сотен ом. Резисторы R1 и R2 необязательны. Они установлены параллельно конденсаторам C1 и C2 для того, чтобы обеспечить разряд конденсаторов после отключения от сети и от нагрузки. Также, они обеспечивают выравнивание напряжения на C1 и C2.

Работа удвоителя очень похожа на работу обычного двухполупериодного выпрямителя. Разница в том, что здесь выпрямитель в каждом из полупериодов нагружен на свой конденсатор и заряжает его до амплитудного значения переменного напряжения. Удвоенное выходное напряжение получается путём сложения напряжения на конденсаторах.

В тот момент, когда напряжение в точке А относительно точки B положительно, через диод D1 заряжается конденсатор C1. Его напряжение практически равно амплитуде переменного напряжения вторичной обмотки конденсатора. В следующий полупериод напряжение в точке А отрицательно по отношению к точке B. В этом момент ток идёт через диод D2 и заряжает конденсатор C2 до такого же амплитудного значения. Так как конденсаторы соединены последовательно по отношению к нагрузке, то мы получаем сумму напряжений на этих конденсаторах, т.е. удвоенное напряжение.

Конденсаторы C1 и C2 желательно должны иметь одинаковую ёмкость. Напряжение этих электролитических конденсаторов должно превышать амплитудное значение переменного напряжения. Также должны быть равны и номиналы резисторов R1 и R2.
