Как подключить светодиод к 12 вольтам


Как подключить светодиод к 12 вольтам? Также просто, как и к 9-ти. Подключение светодиодов к источникам питания производится через ограничивающий резистор. Вся проблема и состоит в правильном расчёте сопротивления для светодиода.

Светодиоды 12 вольт

Подключить светодиод к 12 вольтам

При подключении светодиода к 12 вольтам вначале выясняем, что за светодиод нам надо подключить. Как правило, у обычных светодиодов падение напряжения на них составляет 2 вольта (у синих и белых по 4 вольта). Также надо знать рабочий ток светодиода. Это, как правило, 10 или 20 мА. Мы будем считать, что у нас красный светодиод, требующий 2 вольта питания и ток 20 мА.

При падении напряжения на светодиоде 2 вольта при 12 вольт-м питании у нас остаётся 10 вольт, которые нам надо погасить резистором. Надо рассчитать его сопротивление.

R = U / I

Получаем 10 / 0.02 = 500 ом. Находим ближайшее большее значение номинала резистора по ряду Е24 (самый распространённый) - 510 ом. Это ещё не всё. Для надёжной работы этой схемы необходимо рассчитать мощность резистора. Мощность - это напряжение, умноженное на ток.

P = U * I

Т.е. напряжение, падающее на резисторе (10 В) умножаем на ток, текущий через него (0.02 А) и получаем 10 * 0.02 = 0.2 Вт или 200 мВт. Стандартный больший номинал резисторов - 0.25 Вт. Всё.

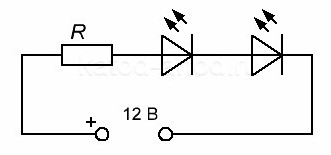

Если мы, к примеру, захотим подключить два светодиода к 12 вольтам, то всё почти также.

Подключить светодиод к 12 вольтам

Разница будет только в том, что на двух светодиодах будет падать не 2, а уже 2 * 2 = 4 вольта. Т.о. на резистор останется 12 -4 = 8 вольт. Дальше всё также. Сопротивление резистора R = 8 / 0.02 = 400 ом. Ближайшее большее значение по Е24 - 430 ом. Мощность 8 * 0.02 = 0.16 Вт. Ближайшее большее значение такое же, как и в предыдущем примере - 0.25 Вт. Всё просто. Кстати, где поставить резистор, не имеет никакого значения. Со стороны анода, или катода, или, в случае с несколькими светодиодами, между ними.
И не светите яркими светодиодами в глаза. Это опасно.
